常用位移传感器工作原理分类及应用

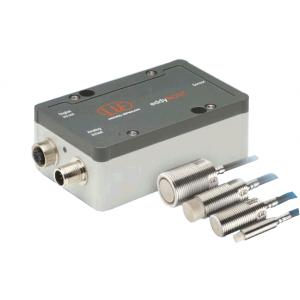

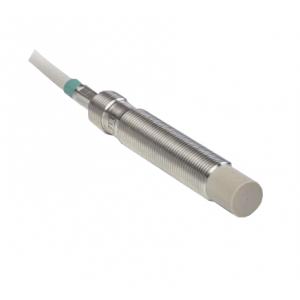

位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。模拟式又可分为物性型和结构型两种。常用位移传感器以模拟式结构型居多，包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。数字式位移传感器的一个重要优点是便于将信号直接送入计算机系统。这种传感器发展迅速，应用日益广泛。

位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。

位移传感器分类及工作原理

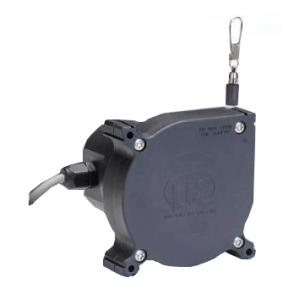

根据运动方式/直线位移传感器：

直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。

角度位移传感器：

角度位移传感器应用于障碍处理：使用角度传感器来控制你的轮子可以间接的发现障碍物。原理非常简单：如果马达角度传感器构造运转，而齿轮不转，说明你的机器已经被障碍物给挡住了。此技术使用起来非常简单，而且非常有效；唯一要求就是运动的轮子不能在地板上打滑（或者说打滑次数太多），否则你将无法检测到障碍物。一个空转的齿轮连接到马达上就可以避免这个问题，这个轮子不是由马达驱动而是通过装置的运动带动它：在驱动轮旋转的过程中，如果惰轮停止了，说明你碰到障碍物了。

根据材质/霍耳式位移传感器：

它的测量原理是保持霍耳元件（见半导体磁敏元件）的激励电流不变，并使其在一个梯度均匀的磁场中移动，则所移动的位移正比于输出的霍耳电势。磁场梯度越大，灵敏度越高；梯度变化越均匀，霍耳电势与位移的关系越接近于线性。图2中是三种产生梯度磁场的磁系统：a系统的线性范围窄，位移Z=0时，霍耳电势≠0；b系统当Z<2毫米时具有良好的线性，Z=0时，霍耳电势=0；c系统的灵敏度高，测量范围小于1毫米。图中N、S分别表示正、负磁极。霍耳式位移传感器的惯性小、频响高、工作可靠、寿命长，因此常用于将各种非电量转换成位移后再进行测量的场合。

光电式位移传感器：它根据被测对象阻挡光通量的多少来测量对象的位移或几何尺寸。特点是属于非接触式测量，并可进行连续测量。光电式位移传感器常用于连续测量线材直径或在带材边缘位置控制系统中用作边缘位置传感器。

常见故障

直线的工作原理是跟滑动变阻器一样的，它作为分压器使用的，它是以相对的输出电压来呈现出所测量位置的实际上的位置。

对这个装置的工作有下面几点要求：

1、如果电子尺已经使用很长时间了，而且密封已经老化，同时夹杂着很多杂质，而且水混合物和油会严重影响电刷的接触电阻的，这样会使显示的数字不停地跳动。这个时候可以说直线位移传感器的电子尺已经损坏了，需要更换。

2、若电源的容量很小，就会出现很多情况的，所以，供电电源需要有充分的容量。那么，容量不足，就会造成如下的情况：熔胶的运动会使合模电子尺的显示变换，有波动，或者合模的运动会使射胶电子尺的显示波动，造成测量结果误差很大。如果电磁阀的驱动电源于直线位移传感器供电电源同时在一起的时候，更容易出现以上的情况，情况严重时用万用表的电压档甚至可以测量到电压的有关波动。如果情况不是因为高频干扰、静电干扰或者是中性不够好的造成的，那么就有可能是电源的功率太小造成的。

3、调频干扰和静电干扰都有可能让直线位移传感器的电子尺的显示数字跳动的。

电子尺的信号线与设备的强电线路要分开线槽。电子尺必须要强制性地使用接地支架，而且同时让电子尺的外壳跟地面良好地接触。信号线需要使用屏蔽线，而且电箱的一段应该跟屏蔽线接地的。如果有高频干扰的时候，通常使用万用表的电压测量就会显示正常，但是显示数字就是会跳动不停的；而出现静电干扰时，出现的情况也是跟高频干扰一样的。要证明看是否是静电干扰时，可以先使用一段电源线把电子尺的封盖螺丝跟机器上的某一些的金属短接起来就可以了，只要一短接起来，静电干扰就会马上消除掉的。但是如果要消除掉高频干扰就很难用上面的方法了，变频节电器和机器手都经常出现高频干扰的，所以可以试一下用停止高频节电器或者机械手的方法来验证是不是高频干扰的。

4、如果直线位移传感器的电子尺在工作的过程当中，在某一点的显示数据有规律地跳动，或者是没有显示数据的时候，出现这种情况就需要检查连接线绝缘是不是出现破损的现象，并且跟机器的外壳很有规律地接触而导致的对地短路。

5、供电的电压一定要稳定，工业的电压需要符合±0.1[%]的稳定性，例如，基准电压是10V的话，就可以允许有±0.01V的波动变化，如果不是的话，就会引起显示的圈套波动这样的情况。

但是如果这个时候的显示波动的幅度没有超过波动电压的波动的幅度的话，那么电子尺就是正常的了。

6、安装直线位移传感器的对中性需要很好，但是平行度可以允许有±0.5mm的误差，角度可以允许有±12°的误差。但是如果平行度误差和角度误差都是偏大的话，这样会出现显示数字跳动的情况。那么出现这样的情况的时候，必须要对平行度和角度进行调整了。

7、在连接的过程当中，一定要多加注意，电子尺的三条线是不可以接错的，电源线和输出线是不可以调换的。如果上面的线接错的话，就会出现线性误差很大的情况，要控制的话是很难的，控制的精度也会变得很差，而显示很容易出现跳动的现象等等。

位移传感器的应用

火车轮缘的几何状态参数影响着列车运行的速度与平稳度，对列车的安全运行十分重要。传统的检测手段较为复杂，通常是用带有游标的专用尺子来进行测量，对数据的人工读取造成测量的误差比较大，同时不能实现检测数据的数字化管理。随着我国铁路事业的发展，列车运行速度越来越快，火车轮缘状态参数的精确快速检修和数字化管理变得十分重要。轮缘检测仪采用现代传感器技术、单片机处理系统和简洁稳定的机械结构，可方便精确的对几何状态参数进行连续快速测量，实现了轮缘高度、轮辋厚度等参数测量的数字化。

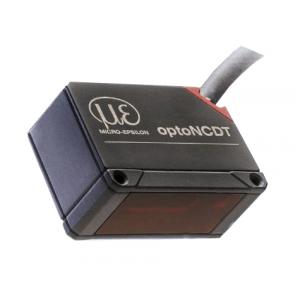

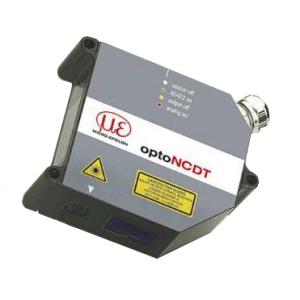

轮缘高度、宽度、轮辋厚度等方面的检测用到很多传感器，而最为关注的是位移传感器，位移传感器有很多种，用在火车上车轮缘状检测是目前新型传感器技术叫做激光位移传感器。目前用在火车轮缘上检测是的激光三角测量法，短距离的测量精度很高。可以直接把位移传感器安装在轨道上进行检测，同样也可以采用激光反射式位移传感器为测量器件激光传感器模沿直线方向扫描轮缘形状，同时记录整个轮缘数据。通过微处理器即可得出整个轮缘轮廓曲线，进而求得轮缘宽度、轮缘高度、70mm磨损量和磨损面积等。并且能把测量的数据上传计算机，生成数据库，利用先进的后处理软件对火车轮缘进行数字化管理。它不仅可以对在线运行列车测量轮对的磨损，还可以在生产线上对轮对尺寸是否合格进行分选。

交通运输的发展离不开检测技术，而仪器仪表以及传感器技术才是检测技术的核心。高速动力发展的今天，人们不仅仅希望体验到是的舒适和享受，而且跟多的希望得到是安全。传感器技术的发展会给人们生活交通带来更多的安全，我国传感器技术的发展也将带动交通运输方面在国际上拥有的一流先进技术发展。
