数字式万用表具有很高的灵敏度和准确度，其应用几乎遍及所有企业。但由于其故障出现呈多因素，且遇到问题的随机性大，没有太多规律可循，修理难度较大。因此，小编将整理一些资料供大家参考。

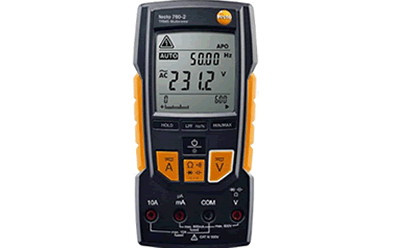

德国TESTO数字万用表
寻找故障应先外后里，先易后难，化整为零，重点突破。其方法大致可分为以下几种：
1、感觉法
凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等；可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。另外，用手还可检查元件有否松动、集成电路脚管是否插牢，转换开关是否卡带；可以听到和嗅到有无异声、异味。
2、测电压法
测量各关键点的工作电压是否正常，可较快找出故障点。如测A/D转换器的工作电压、基准电压等。
3、短路法
在前面所讲的检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。
4、断路法
把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。此法主要适合于电路存在短路的情况。
5、测元件法
当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。必要时，用好的元件进行替换，若故障消失，说明元件已坏。
6、干扰法
利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。
二、修理技巧
对一块故障仪表首先应检查和判别故障现象是共性（所有功能都不能测量），还是个性（个别功能或个别量程），然后区别情况，对症解决。
1、若所有档均不能工作，应重点检查电源电路和A/D转换器电路。检查电源部分时，可取下叠层电池，按下电源开关，用正表笔接被测表电源负，负表笔接电源正（对数字万用表而言），开关打到二级管测量档，若显示的是二级管正向电压，则说明电源部分是好的，若偏差大，则说明电源部分有问题。若出现开路，重点检查电源开关和电池引线等。若出现短路，则需要采用断路法，逐步断开使用电源的元件，重点检查运算放大器、定时器及A/D转换器等。若出现短路，一般都不止损坏一块集成元件。检查A/D转换器可以和基本表同时进行，相当于模拟式万用表的直流表头，具体检查方法：
（1）被测表的量程转到直流电压最低档；
（2）测量A/D转换器工作电压是否正常。根据表内所用A/D转换器型号，对应V＋脚和COM脚，测量值与它的典型值相比较是否相符。
（3）测A/D转换器的基准电压，目前常用的数字万用表的基准电压一般都是100mV或1V，即测量VREF＋与COM之间的直流电压，若偏离100mV或1V，可通过外接电位器进行调节。
（4）检查输入为零的显示数，把A/D转换器的正端IN＋与负端IN－短接，使输入电压Vin=0，仪表显示“00.0”或“00.00”。
（5）检查显示器的全亮笔划。把测试端TEST脚与正电源端V＋短接，使逻辑地变成高电位，全部数字电路停止工作。因每个笔划上都加有直流电压，所以全部笔划亮对位表显示“1888”，对位表显示“18888”。若存在缺笔划现象，检查A/D转换器对应输出脚与导电胶（或联线），与显示器之间是否有接触不良和断线情况。
2、若个别档有问题，说明A/D转换器和电源部分都工作正常。因直流电压、电阻档共用一套分压电阻；交直流电流共用分流器；交流电压与交流电流共用一套AC/DC转换器；其它如Cx、HFE、F等都由独立的不同转换器组成。了解它们之间的关系，再根据电源图，就很容易找到故障部位。若测量小信号不准确或显示数字跳动大，则重点检查量程开关的接触是否良好。
3、若出现测量数据不稳，且数值总是累计增大，短接A/D转换器的输入端，显示数据不为零的情况，则一般是0.1μF的基准电容性能不良所引起的。
总之，一块故障万用表，经过适当的检测，首先要分析故障可能出现的部位，然后根据线路图找到故障位置进行更换和修复。因数字万用表是较精密的仪表，更换元件一定要用参数相同的元件，特别是更换A/D转换器，一定要采用生产厂家经严格筛选的集成块，否则将出现误差而达不到所需准确度。
