配电柜的作用是配电控制将电能分配到各个负荷部位，及在电路短路、过载和漏电时进行断电保护。配电柜的常见种类有固定面板式配电柜、防护式配电柜、抽屉式配电柜和动力照明配电柜等，下面我们来看看这些配电柜种类的特点。
电气柜是由钢材质加工而成用来保护元器件正常工作的柜子。电气柜制作材料一般分为热轧钢板和冷轧钢板两种。冷轧钢板相对热轧钢板更材质柔软，更适合电气柜的制作。电气柜用途广泛主要用于化工行业，环保行业，电力系统，冶金系统，工业，核电行业，消防安全监控，交通行业等等。

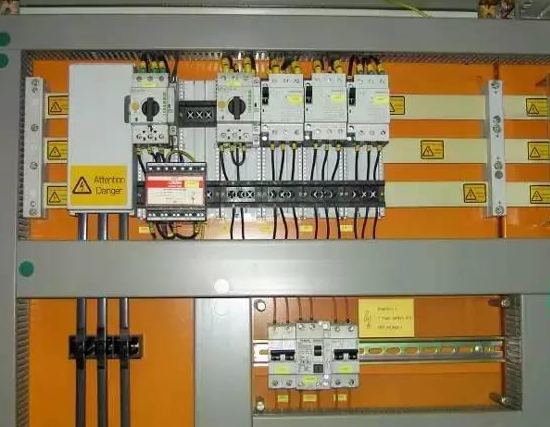

1、电气柜主进线
1、固定面板式配电柜
固定面板式配电柜也被称为配电屏，它的正面为柜体面板，可以用于遮挡和开闭，背面和侧面为开放式，可以接触到带电的器件。固定面板式配电柜的防护等级低，只能用于一些对安全性要求不高且连续供电的场合，例如在工矿企业用于变电室集中供电。

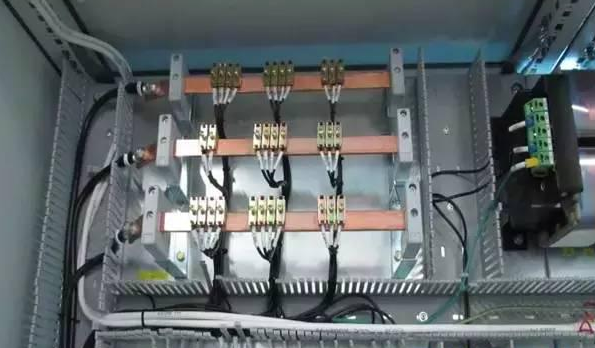

2、母排结构
2、防护式配电柜
防护式配电柜与固定面板是配电柜相比，有着真正意义上的柜体，除了安装面外所有侧面都有挡板密封。防护式配电柜的柜体采用绝缘材料制造，内部的电器元件与外部隔离，元件之间也可以采用护板隔离，因此防护式配电柜的安全等级较高，可以应用于工艺现场配电装置。

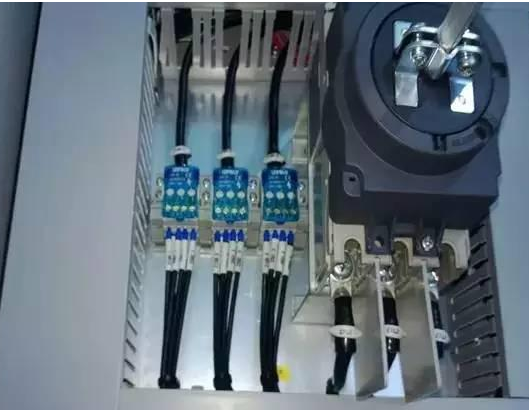

3、门手柄及小型分线配电结构
3、抽屉式配电柜
抽屉式配电柜是安全性最高的配电设备之一，它采用钢板制成柜体，柜体内安装有抽屉，各个电器元件都被安装在抽屉内，构成独立的功能单元。抽屉式配电柜的可靠性、互换性和安全性都高于以上两种配电柜，可适用于对供电可靠性要求较高的集中控制配电中心。
4、小型母排结构
4、动力照明配电柜

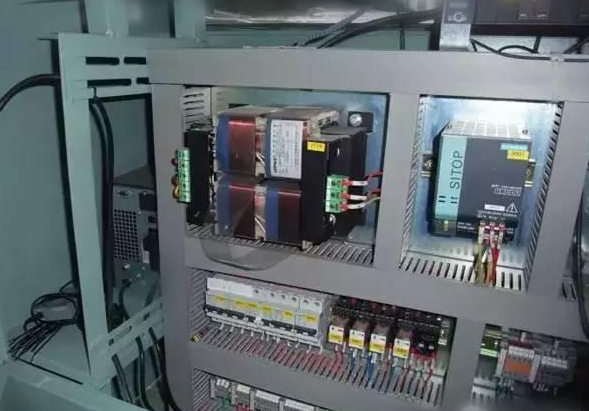

动力照明配电柜采用封闭式安装，安全等级根据使用场合的要求不同而有所差别。动力照明配电柜多作为低级配电设备使用，例如用于工矿企业生产现场的配电控制。5、DC24V电源，母排结构

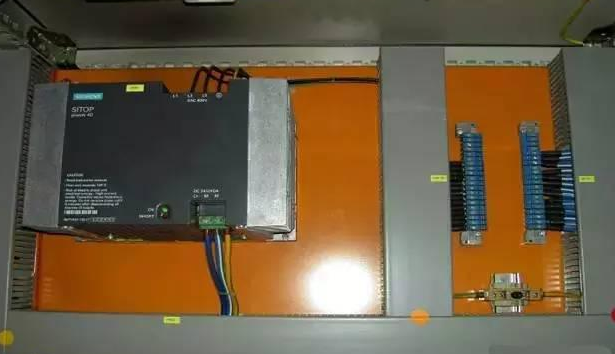

6、电源的接地处理

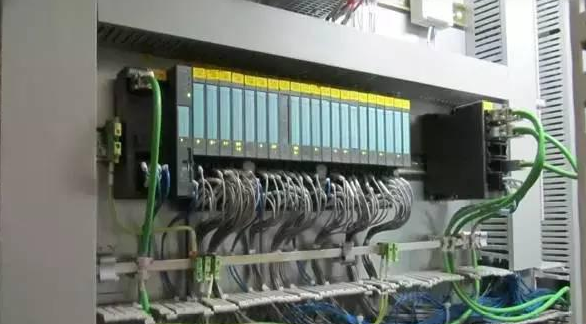

7、PLC的接地处理

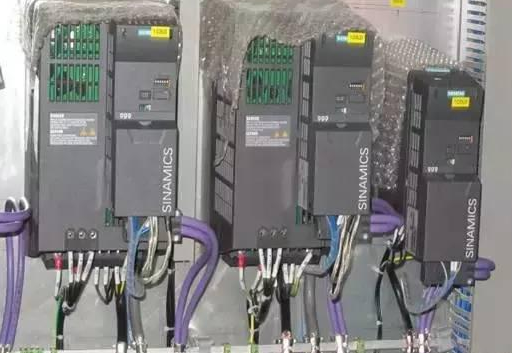

8、变频器的接地处理

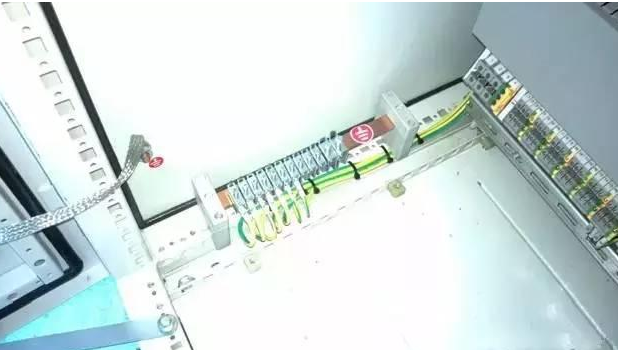

9、柜体主接地
10、出现端子及电缆抱箍

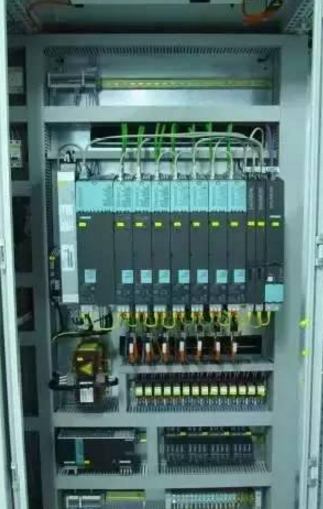

11、Simotion成套柜体
