burkert直动式3/2通柱塞阀7012的操作说明
1. 概述与产品定义

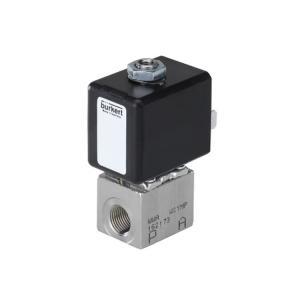

Bürkert Type 7012 是一款直动式3/2通电磁阀，专为控制中性气态和液态介质的关断、计量、填充和排气而设计。该阀门以其紧凑的结构和可靠的性能，适用于多种工业应用场景。
2. 安全警告（重要！）
操作本设备前，必须充分理解并严格遵守以下安全规范，以避免人身伤害、设备损坏或财产损失。
2.1 通用危险预防
• 压力危险： 在对系统或设备进行任何操作前，必须关闭压力源并对管路进行泄压和排空。
• 电击危险： 在进行电气操作前，必须切断电源并采取措施防止意外重启。必须遵守所有适用的电气安全规程。
• 过热风险： 长时间运行可能导致设备表面高温，有烫伤或引发火灾的风险。应远离易燃物质，并避免徒手接触。
• 专业操作： 仅允许受过培训的专业技术人员使用合适的工具进行安装和维护工作。
• 禁止改动： 严禁对设备进行任何内部或外部改动，或使其承受额外的机械应力。
2.2 特定风险警告
• 户外使用禁止： 该设备严禁在户外使用，否则可能导致功能故障。
• 防爆认证注意： 线圈上的认证标识（如 cURus）并不必然代表整个阀门已获得该认证。安装前需确认整个产品的认证状态。
• 交流电（AC）阀风险： 若阀芯卡滞，会导致线圈过热，进而引起功能失效。需监控工作过程是否正常。
3. 技术数据摘要
3.1 操作条件与认证
• 应用： 中性气态和液态介质的控制。
• 认证与符合性： 具体的符合性声明（如EU指令、ATEX、cURus等）需通过产品型号查询，或参见阀体上的类型标签。
• 环境温度： 设备应远离热源，防止超出其允许的温度范围。
3.2 机械与流体数据
• 尺寸、阀体材料、密封材料： 这些信息请参阅数据手册（Data Sheet） 或阀体上的类型标签。
• 压力范围与接口： 具体的工作压力范围和端口连接尺寸均标明于类型标签上。
• 流向： 阀体上标有字母指示流向：从 1 (P - 压力口) → 2 (A - 工作口)。安装时需注意。
3.3 电气数据
• 电源与功耗： 详见数据手册。
• 防护等级： 与合适的电缆插头配合使用时可达到 IP65。
• 保护等级III设备： 对于无保护导线的设备（保护等级III），必须连接至SELV或PELV安全电源。严禁为此类设备使用B型电缆插头。
3.4 设备标识
类型标签是识别阀门的核心，包含所有关键信息，如订购代码、电压、压力范围、材料等。
线圈激光雕刻提供了线圈本身的电气参数和认证信息。
4. 安装指南
4.1 流体连接
• 安装位置： 任意，但建议线圈朝上。
• 预处理： 检查并清洁管道。建议安装滤网（网孔宽度0.2-0.4 mm）以保护阀门。
• 注意流向： 确保介质从 P口流向 A口。
螺纹连接型：
• 使用聚四氟乙烯（PTFE）密封带进行密封。
• 使用开口扳手夹持阀体进行旋紧，切勿将线圈作为杠杆或扳手支点，否则可能导致其损坏。
法兰连接型：
1. 取下保护盖，拧松螺母并移除线圈。
2. 确保密封圈与阀门匹配，且安装面平整光洁，以防泄漏。
3. 将密封圈放入阀体，以最大1 Nm的扭矩将阀体拧到集流板上。
4. 放回线圈，以最大2.8 Nm的扭矩拧紧螺母。
空心螺钉连接型：
• 旋紧空心螺钉时，需保持 4-5 Nm 的扭矩。
4.2 电气连接
1. 确保电源已关闭且无法重启。
2. 务必连接保护接地线，并检查线圈与外壳之间的电气连续性。
3. 安装密封圈，并确保其安装到位。
4. 拧上经过认证的电缆插头（如Type 2507 Form B 或 Type 2516 Form C），最大扭矩为0.3 Nm。
5. 检查电路是否通畅。
4.3 线圈旋转
线圈可进行 4 x 90° 旋转（在块状安装时为2 x 180°），以适应布线需求。
1. 拧松螺母。
2. 旋转线圈至所需方向。
3. 使用开口扳手，以最大2.8 Nm的扭矩重新拧紧螺母。
4. 重要： 旋转后必须重新检查保护接地功能，以防电击风险。必须在安装好阀芯后才能连接线圈电源，否则会导致线圈过热烧毁。
5. 拆卸、维护与故障排查
5.1 拆卸
遵循与安装相反的顺序进行。务必先泄压、断电，再进行操作。
5.2 故障排查
若阀门出现故障，请按顺序检查：
1. 管路连接是否正确、通畅。
2. 操作压力是否在标签规定的范围内。
3. 电源供应（电压、电流）是否正常。
5.3 备件
• 警告： 使用不正确的备件可能导致伤害或设备损坏。
• 必须使用原装备件和附件。
• 可根据设备的识别号订购线圈和阀芯。磨损件套装可按需提供。
6. 运输、存储与报废
• 运输： 应在防震包装中运输，保护设备免受潮湿和污染，并用保护帽密封电气接口。
• 存储： 存放于干燥、无尘的地点。存储温度：-40 至 +80°C。
• 报废： 应根据国家关于环境和废弃物的法规进行处理。电气电子设备应作为特殊废物分类收集并处置。
