Murphy PD8100系列脉冲阻尼器技术选型指南
摘要： 本文档为工程师和技术人员提供FW Murphy公司PD8100系列脉冲阻尼器的关键技术参数、选型准则及应用注意事项，旨在确保在存在压力脉动的系统中实现压力测量仪表的精确指示、稳定控制与长久寿命。
1. 产品概述与工作原理

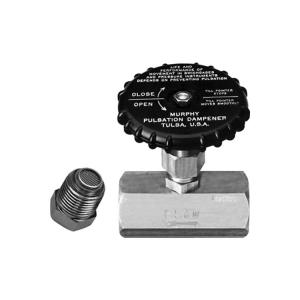

PD8100系列脉冲阻尼器是一种机械式调谐装置，安装在压力仪表与被测系统之间。其核心功能是衰减（Dampen） 由往复式泵、压缩机等设备产生的周期性压力脉冲。通过其内部的精密结构，它对流体脉冲形成阻力，吸收其能量，从而将一个剧烈波动的压力信号转换为一个平稳、稳定的压力读数，有效消除指针抖动（Pointer Flutter）。
2. 核心技术规格
• 操作温度范围： -15°F 至 400°F (-26°C 至 204°C)
• 接口类型： 标准NPT内螺纹（Female NPT）
• 可选接口尺寸： 1/2" NPT 或 1/4" NPT
• 结构与调整： 本体采用1-3/8英寸（35mm）六角棒料加工而成，配备大直径阀杆手轮，便于现场精细调节阻尼效果。
3. 型号选型矩阵（基于材质与压力等级）
选型的首要步骤是根据系统介质的腐蚀性和工作压力，确定合适的材质型号。
型号 过流部件材质 最大额定工作压力 关键特性与适用标准
PD8183 黄铜 (Brass) 3,000 psi (20.68 MPa / 206.8 bar) 经济型配置，适用于非腐蚀性介质（如空气、水、油）。
PD8184 碳钢 (Carbon Steel) 5,000 psi (34.47 MPa / 344.7 bar) 适用于更高压力的非腐蚀性环境。
PD8185 303 不锈钢 (303 SS) 10,000 psi (68.95 MPa / 689.5 bar) 通用不锈钢材质，具有良好的耐腐蚀性和高耐压能力，适用于大多数工业环境。
PD8190 316 不锈钢 (316 SS) 10,000 psi (68.95 MPa / 689.5 bar) 高性能耐腐蚀材质。符合NACE MR-01-75标准，适用于苛刻环境，如直接暴露于硫化氢（H₂S）的石油、天然气开采与加工环节。
4. 应用工程指南
• 4.1 适用系统：
◦ 驱动源：往复式活塞泵、往复式压缩机。
◦ 保护对象：所有指针式压力表、压力开关（如Murphy SWICHGAGE®）、压力传感器及压力记录仪。
◦ 核心价值： 减少仪表机芯的磨损，允许更精确地设置高低报警点，防止误触发，延长仪表使用寿命。
• 4.2 绝对禁忌：
◦ 严禁（NOT FOR USE） 将本系列产品用于氧气（Oxygen）或液氧（Liquid Oxygen） 系统。此类应用存在极高的燃爆风险。
• 4.3 安装规范：
1. 位置： 应直接并尽可能靠近需要保护的压力仪表入口安装（例如，直接安装在OPLFC压力表下方）。距离越近，阻尼效果越好。
2. 密封： 必须在螺纹连接处使用合适的密封剂（Pipe Dope）或聚四氟乙烯生料带（Teflon Tape）以确保密封。
3. 流向与警示： 切勿堵塞进口孔（Inlet Orifice）。安装时需注意保持流体通道畅通无阻。
4. 调试： 通过旋转阀杆手轮可调节阻尼程度，应在系统运行状态下调至指针无抖动且响应速度可接受的状态。
5. 订购信息
订购时请明确以下信息，以确保获取正确型号：
1. 完整型号： 例如 PD8190 （确定材质与压力等级）
2. 接口尺寸： 指定 1/2" NPT 或 1/4" NPT
6.
Murphy PD8100系列脉冲阻尼器是解决压力脉动问题的可靠工程解决方案。正确的选型与安装不仅能立即改善压力读数质量，更能作为一种有效的预防性维护措施，显著降低仪表故障率，减少非计划停机，从长远看具有很高的经济性。对于存在H₂S的工况，应强制选用符合NACE标准的PD8190型号。
