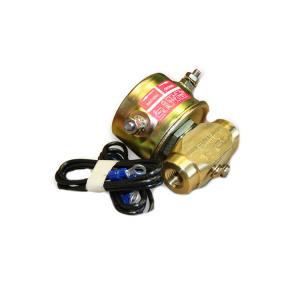

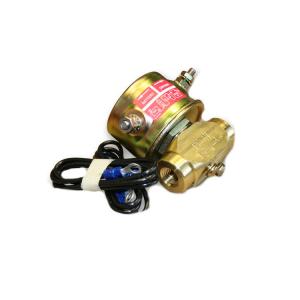

Murphy SV-24 燃料切断阀技术说明书
一、产品概述
Murphy SV-24燃料切断阀是SV系列中的24VDC电磁操作常闭型阀门，专为柴油发动机的安全保护系统设计。该阀门通过电磁原理工作，在通电时开启，断电时自动关闭，能够有效切断燃油供应，实现发动机的紧急停机功能。
二、技术规格参数
基本参数
• 型号：SV-24
• 工作电压：24 VDC
• 功率消耗：10瓦
• 孔径尺寸：3/16英寸(5 mm)
• 连接方式：1/4 NPT进口/出口
• 最大开启压力：30 psi(207 kPa)/2.07 bar
物理特性
• 阀体材料：未明确说明（建议咨询厂家）
• 密封材料：未明确说明（建议咨询厂家）
• 工作温度范围：未明确说明（建议咨询厂家）
性能特征
• 操作方式：电磁操作，常闭型
• 响应时间：未明确说明（典型电磁阀为毫秒级）
• 使用寿命：未明确说明（取决于工作条件和维护情况）
三、工作原理
SV-24阀门采用电磁力操作原理：
1. 开启过程：当24VDC电源通过磁性开关供给线圈时，产生电磁力克服弹簧力和流体压力，使阀芯移动，阀门开启
2. 关闭过程：当电源切断时，电磁力消失，弹簧力推动阀芯复位，阀门关闭
3. 控制方式：通过安装在发动机和泵或压缩机上的温度、液位或压力SWICHGAGE®仪器触发磁性开关
四、应用领域
适用设备
• 柴油发动机：具有外部可接近燃油喷射泵的柴油发动机
• 柴油驱动泵：各种工业用柴油驱动泵系统
• 压缩机：柴油驱动的压缩机设备
适用工况
• 电源系统：24VDC电源系统
• 燃油压力：进口压力不超过30 psi(2.07 bar)的柴油燃料系统
• 环境条件：适用于标准工业环境（具体限制请参考厂家建议）
五、安装指南
安装前准备
1. 电压确认：确保阀门电压(24VDC)与电池系统电压一致
2. 流向检查：确认阀体上的流向箭头与燃油流动方向一致
3. 连接检查：准备1/4 NPT连接件和适当的工具
安装步骤
1. 位置选择：尽可能靠近喷射泵安装，以确保最佳关闭效果
2. 管道连接：
• 使用适当的管螺纹密封剂
• 注意：不要在阀门内螺纹上使用管道密封膏，以免污染阀座
3. 电气连接：
• 正确连接24VDC电源极性
• 确保所有电气连接牢固可靠
安装注意事项
• 严禁与分配器型喷射泵一起使用
• 仅适用于柴油燃料，不适用于其他类型的燃油
• 确保安装位置便于维护和检修
