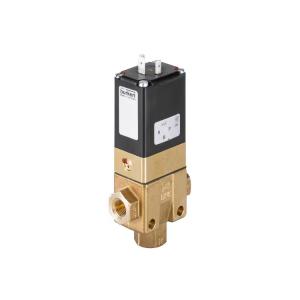

Bürkert Type 6430 是一款高性能、伺服辅助的3/2通活塞阀，以其高操作安全性、节能特性和灵活的配置选项而著称。本文档旨在帮助工程师和技术人员根据具体应用需求，从众多型号中快速准确地选出最合适的 6430 阀门。
一、核心产品特点
在开始选型前，了解其核心优势至关重要：
• 伺服辅助操作：利用介质压力实现主阀芯的驱动，只需一个先导电磁阀控制，功耗低，输出力大。
• 翘板式衔铁技术：先导阀采用 Type 0331 电磁阀，维护周期长，介质隔离，可靠性高。
• 节能线圈选项：提供集成“Kick and Drop” (KD) 电子脉冲功能的线圈。通电瞬间“踢”开阀门后，仅需极低的保持功率即可维持开关状态，显著降低能耗和发热。
• 手动 override：大部分型号配备手动操作功能，便于调试、维护或紧急情况下的手动控制。
• 高防护等级：与符合 DIN EN 175301-803 Form A 的插头配合使用时，防护等级可达 IP65。
• 防爆版本：可根据需求提供符合 ATEX/IECEx 标准的防爆型号。
二、确定阀门类型（版本）
Type 6430 提供多种版本以适应不同的介质和压力条件，这是选型的第一步。
1. 标准版本
◦ 应用：最通用的型号，适用于中性液体和气体。
◦ 压力范围：1 至 16 bar。
◦ 功能：常闭 (NC) 和常开 (NO) 可选。
◦ 注意：若无先导辅助气源，阀门功能需要最小压差。
2. 真空版本
◦ 应用：适用于技术真空应用。
◦ 压力范围：最高可达 3 bar（无辅助先导气时）。
◦ 功能：常闭 (NC) 和常开 (NO) 可选。
◦ 关键要求：需要最小 0.5 bar 的压差才能切换。仅适用于粗真空环境（大气压至 100 Pa/1 mbar）。
3. 外部气控版本
◦ 应用：用于更高压力的真空或特殊工况。
◦ 压力范围：通过外部提供辅助先导气源，真空应用压力最高可达 8 bar。
◦ 关键要求：辅助控制气的压力必须至少高于工作压力 2 bar。
◦ 优势：不依赖介质压力差，控制更可靠。
4. 低功耗真空版本
◦ 应用：专为真空应用设计的节能型号。
◦ 特点：同样需要 0.5 bar 最小压差，但线圈功耗更低。
5. 脉冲阀版本
◦ 特点：这是一个附加选项，可与上述版本结合（如：标准脉冲阀、真空脉冲阀）。
◦ 优势：通过脉冲信号控制，在电源故障时能锁定阀门的最后一个切换位置，非常适合需要故障安全保持的应用，同时兼具节能优点。
三、关键选型参数
确定了版本后，需明确以下技术细节：
• 口径：提供 DN 8 至 DN 40 多种选择。
• 电路功能：C (NC) 或 D (NO)。需根据系统需求选择常开或常闭。
• 接口螺纹：提供 G螺纹 和 NPT螺纹 选项，需与管路系统匹配。
• 线圈电压：多种直流和交流电压可选，需与控制系统匹配。
• 电缆插头：需单独订购。常见为 Type 2516 (Form C) 或 Type 2518 (Form A)。
• 阀体材料：DN25及以下通常为黄铜，DN40为炮铜(Gunmetal)。外部气控版本的先导气接口为不锈钢。
四、认证与符合性
• Type 6430 符合欧盟指令，具有CE标志。
• 如需在潜在爆炸性环境中使用，必须明确提出需求，以订购符合 ATEX/IECEx 标准的防爆型号。
