一、系列产品定位

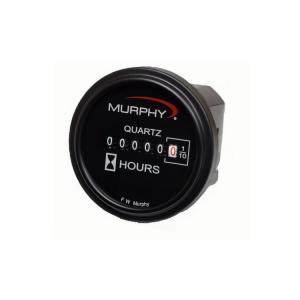

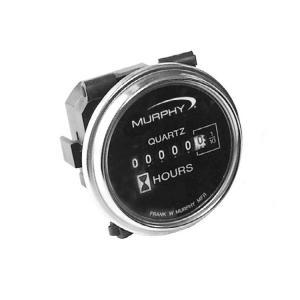

TM系列小时计专为记录车辆/设备运行时长设计，采用石英晶体计时技术（精度±0.02%），具备全密封防尘防水外壳（工程塑料+不锈钢表圈），适用于工业、工程机械、船舶等严苛环境。
二、关键选型要素
1. 运行时长需求
型号系列 最大记录时长 适用场景
TM4592/4595 99,999.9小时 长期连续运行设备（如发电机、船舶主机）
TM612/624 9,999.9小时 周期性使用设备（如工程机械、农用车辆）
所有型号均支持自动归零循环计数，无需手动复位。
2. 环境适应性
特性 TM4592/4595系列 TM612/624系列
抗振性能 10-75Hz@1-8Gs 增强抗振（标配减震环）
防护等级 IP65（全密封防尘防水） IP65
温度范围 -40°C ~ +85°C -40°C ~ +85°C
特殊需求：
• 高振动场景（如挖掘机、破碎机）→ 必选TM612/624（减震环吸收冲击）
• 腐蚀性环境（船舶、化工厂）→ 选不锈钢黑表圈型号（TM4593/TM4595）
3. 安装与接口
项目 参数详情
电源要求 12-24VDC（功耗≤0.4W）
接线端子 1/4英寸（6mm）公端插片
安装方式 面板开孔安装
开孔尺寸 参考接线图（嵌入下图）
三、型号配置对照表
型号代码 表盘样式 表圈材质 特殊配置 适用场景案例
TM4592 6位数白字黑底 亮面不锈钢 标准 工业泵站、电站机组
TM4593 6位数白字黑底 黑色不锈钢 耐腐蚀 船舶机舱、沿海设备
TM4594 6位数白字黑底 SAE标准亮面不锈钢 符合汽车仪表规范 卡车、客车仪表盘
TM4595 6位数白字黑底 SAE标准黑色不锈钢 耐腐蚀+汽车规范 特种车辆、工程车队
TM612/624 5位数白字黑底 黑色不锈钢+减震环 抗冲击结构 挖掘机、矿山设备
减震环单独采购：型号00000355（适用于TM612/624维护替换）
四、选型流程图
1. 核心判定条件：
• 设备最长运行周期：
◦ 若累计运行时间需求 超过10,000小时 → 选择 6位数显示的TM459X系列（最大记录99,999.9小时）。
◦ 若累计运行时间需求 不超过10,000小时 → 选择 5位数显示的TM612/624系列（最大记录9,999.9小时）。
2. TM459X系列细化选型：
• 环境腐蚀风险评估：
◦ 存在腐蚀风险（如海洋、化工环境）→ 选择 黑色不锈钢表圈型号：
◦ TM4593（标准黑色表圈）
◦ TM4595（SAE标准黑色表圈，适配车辆仪表）
◦ 无腐蚀风险 → 选择 亮面不锈钢表圈型号：
◦ TM4592（标准亮面）
◦ TM4594（SAE标准亮面，车辆专用）
3. TM612/624系列细化选型：
• 设备振动强度评估：
◦ 高振动场景（如工程机械、矿山设备）→ 必选TM612/624系列（标配减震环，抗冲击性能更强）。
◦ 低振动场景 → 可灵活选择 TM459X系列 或 TM612/624系列（根据显示位数需求）。
五、典型接线方案
1. 电源连接：
• 正极 → 端子“+”
• 负极 → 端子“-”
• 无需电池备用（断电后数据不丢失）
2. 启用计时：
• 设备启动供电 → 小时计自动累加时间
• 设备停机断电 → 计时暂停
注意：电源需稳定在12-24VDC范围（如车辆电瓶需防电压波动）
六、订购信息
直接根据需求匹配下表型号：
总结：
• 长期/固定设备 → TM459X系列（按表圈材质选型）
• 移动/高振设备 → TM612/624（抗振刚需）
• 船舶/特种车辆 → 优先SAE标准型号（TM4594/TM4595）
