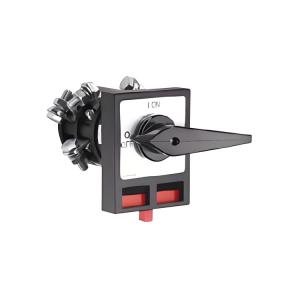

Salzer凸轮开关H406-41300-033N1技术解析
产品定位：带门联锁功能的基座安装式隔离开关（挂锁防护型）
机械与安装特性
1. 安装方式：
• 基座安装（Snap-on Mounting）
• 支持DIN导轨快速卡扣
2. 面板开孔尺寸：
• 36×36 mm（标准前板开孔）
3. 操作部件：
• 手柄类型：N型黑色挂锁手柄（Padlock Device N-handle Black）
• 门联锁：支持机械联锁（开关在ON位时锁定柜门）
4. 端子扭矩：
• 单芯线：22 lb-in（#14~6 AWG）
• 多芯线：30 lb-in（#10~6 AWG）
安全与认证
• 挂锁防护：标配双挂锁孔位（符合OSHA上锁/挂牌规范）
• 冲击耐受：30G（符合IEC 68-2-27）
• 振动防护：
• 运行中：2.5G
• 非运行：5G（符合IEC 68-2-6）
选型对比
型号 额定电流 安装尺寸 手柄类型
H406-41300-033N1 63 A 36×36 mm N型黑色挂锁
H406-41300-033M1 63 A 36×36 mm M型黑色挂锁
B263-41300-033N1 63 A 48×48 mm N型黑色挂锁
安装注意事项
1. 门联锁调试：
• 确保手柄旋转角度≥90°时触发门锁机构
• 联锁杆行程调节范围：15±2 mm
2. 端子接线规范：
• 最大线径：6 AWG（绞合线） / 10 mm²（带端子柔性线）
• 严禁不同截面积导线混接同一端子
3. 维护周期：
• 每5年检查触点磨损（厚度＜原值80%需更换）
• 潮湿环境每2年检测绝缘电阻（＞100 MΩ）
