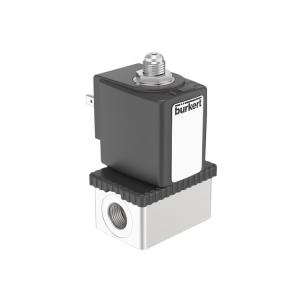

burkert3/2通直动式柱塞阀6014安装使用说明
一、安装前准备
1. 环境确认
• 介质兼容性：适用于压缩空气、水、液压油等中性流体（见“Operating medium”章节）
• 温度范围：
◦ 标准型（FKM密封）：-10°C ~ +100°C（PA线圈） / -10°C ~ +120°C（环氧线圈）
◦ PTFE/石墨密封：-40°C ~ +180°C（需查resistApp材料表）
• 振动防护：若安装环境振动＞0.5g，需加装减震支架（见“Installation position”章节）
2. 配件清单
• 密封件：标配FKM密封圈（耐油/耐化学腐蚀），EPDM可选（饮用水应用）
• 电缆接口：
◦ 非防爆区：DIN EN 175301-803 Form A插头（Type 2518或2509）
◦ 防爆区：ATEX认证终端盒或3M铠装电缆（见“Electrical connection”章节）
• 安装套件：G1/4、NPT1/4接口转换接头（根据管路标准选择）
二、安装位置与方向
1. 优先方位
• 执行器竖直向上（避免杂质堆积影响密封，见“Installation position”说明）
• 阀体箭头方向需与介质流向一致（CFT型号可双向安装）
2. 空间要求
• 预留≥50mm侧向空间便于接线和维护（参考“5. Dimensions”章节图示）
• 多阀组安装时使用集成歧管（Manifold）：
- 单阀歧管：零件号CEP9-EOS-SCS（标准型）
- 多阀歧管：仅支持线圈尺寸5的型号（压力端口需统一标注P/R）
三、安全规范
1. 防爆区域（ATEX/IECEx）
• 认证匹配：
• 线圈必须搭配Murphy本质安全屏障（见“WARNING”章节）
• 电缆接口仅限：
◦ 隔爆终端盒（CEP9-ESM-VIG-T-200）
◦ 铠装电缆直连（认证号EPS 18 ATEX 1088X）
• 温度限制：介质温度≤（认证T级-5°C），如T4级限135°C（见“ATEX/IECEx ia variant”表格）
2. 非防爆区域
• 继电器触点容量：
• 1A@30VDC / 0.3A@110VDC / 0.5A@125VAC（严禁超限，见“电气规格”）
• SCR输出优先：驱动机电Tattletale®开关时首选N.O. SCR输出
四、接线流程
1. 标准接线（非防爆）
[电源] → [Type 2518插头]
│ 引脚定义：
├─ 1：+24VDC（或AC火线）
├─ 2：信号控制线（脉冲触发需≥50ms）
└─ 3：接地
注意：脉冲控制型号需取消插头内部电路（见“Control for imPULSe variant”说明）
2. 防爆接线方案
• 方案A：本质安全型（EEx ia）
• 通过安全栅供电，电缆屏蔽层单点接地（认证号IECEx EPS 18.0038X）
• 方案B：隔爆终端盒
• 扭矩值：
◦ 单芯线：2.5 N·m（2.5~16mm²）
◦ 多芯线：3.4 N·m（6~10mm²）
• 密封要求：使用镍铜合金电缆接头（零件号CEP9-ESM-TCL-200）
五、调试与校准
1. 手动测试
• 旋动红色手动旋钮（带▲标识）验证阀芯动作（见“With manual override”章节）
• 听“咔嗒”声确认电磁铁吸合（响应时间＜20ms）
2. 电气参数设置
• 脉冲控制型号：
◦ 最小脉冲宽度：50ms
◦ 极性反转触发（需外接H桥电路）
• 节能模式：Kick and Drop线圈需配置缓冲电路（见“Energy-saving variants”）
六、维护要点
1. 定期检查
• 密封圈：每12个月检查老化（FKM寿命≈5年）
• 线圈绝缘：兆欧表测试＞100MΩ（湿度＞95%时加密检测）
2. 故障处理
• 阀体卡滞：用无水乙醇冲洗流道（禁用酸碱性溶剂）
• 线圈过热：检查电压波动（允许±10%）或升级环氧线圈（耐温+20°C）
