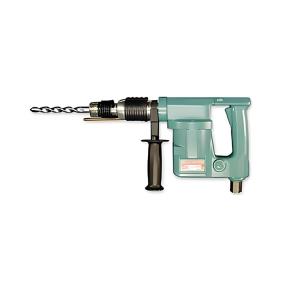

CS Unitec SDSPlus气动电锤钻 2 2404 0010操作说明
一、核心安全规范
操作禁忌
• 禁止用软管提举设备
• 作业时需双手握持，确保站立稳固
• 定期检查：螺丝紧固性、气管完整性、润滑状态
• 必须佩戴护目镜、手套、耳罩
• 更换钻头或维护时务必断开气源
• 移除戒指、手表等易卷入物品
二、技术参数
项目 参数
气源接口 R1/2"
工作气压 ≤90 PSI (6 bar)
耗气量 21 CFM (600 l/min)
水冷接口 R1/4" 球阀
空载转速 0-625 RPM
负载转速 0-440 RPM
冲击频率 ≤3000 次/分钟
钻孔能力
中硬混凝土 Ø12mm：34 cm³/min（进给速度300 mm/min）
适用钻头范围
混凝土钻头 Ø5-28 mm（推荐Ø12-20 mm）
混凝土取芯钻 Ø66-90 mm
钢用麻花钻 Ø5-13 mm
木工钻头 Ø5-30 mm
润滑油容量 75 cm³
整机重量 5.3 kg
核心配置
• 过载安全离合器
• 全密封齿轮箱（免维护）
• 可调侧柄（含深度尺+水冷功能）
• 标配：工具箱×1、防尘罩×1、润滑油5ml×1
三、操作指南
1. 启动准备
• 旋开注油塞，注入标配润滑油
• 侧柄可360°旋转锁定，深度尺按压解锁钮调节
2. 工作模式切换
• 旋转冲击模式（混凝土钻孔）：
→ 禁用快换夹头（损伤钻头）
→ 钻头需顶住工作面再启动
• 纯旋转模式（瓷砖/金属/木材）：
→ 启用快换夹头，适配标准麻花钻
3. 冷却要求
→ 连接水冷系统至球阀接口
四、关键维护流程
1. 气动马达保养
• 润滑系统：
• 每5小时检查油位（通过注油塞）
• 油品：SAE 5W/10W（低温＜3℃需防冻润滑油）
• 注：微量润滑油从排气孔渗出属正常
• 压缩空气要求：
• 必须洁净干燥，连接前吹扫管路
• 定期清洁工具接口处的滤网
• 马达清洗：
• 每10小时用清洗油冲洗：从气源接口注入，空载运行20秒
2. 叶片更换（核心耗材）
• 磨损征兆：性能明显下降（通常运行＞100小时）
• 更换标准：叶片宽度＜7mm
• 拆装要点：
• 拆卸后清除转子槽内油渍/树脂残留
• 更换轴承时需调整垫片间隙至0.04-0.05mm
