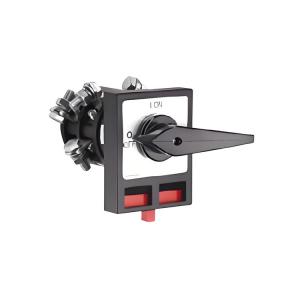

Salzer凸轮开关 B263-41300-036N1 安装使用手册
一、产品概述
型号：B263-41300-036N1
类型：3极主开关（无辅助触点）
额定数据（IEC 60947）：
• 额定工作电流：40A（AC-23A对应15kW/380-440V）
• 极数：3极
• 防护等级：IP66
• 机械寿命：≥100万次操作
• 适用环境温度：-25℃至+55℃
配套附件：
• Padlock装置（N-handle黑色/H233-41300-036N1）
二、安装指南
1. 安装尺寸
尺寸参数 值（mm）
面板开孔 48×48
总高（H） 136
宽度（W） 48
深度（D） 68
2. 安装步骤
固定方式：
• 采用DIN导轨安装（需配合B240系列导轨适配器）
• 或通过4个M4螺钉进行面板嵌入式安装
电气接线：
• 主回路端子：支持25mm²电缆
• 接线顺序：L1-L2-L3（按逆时针排列）
• 螺栓扭矩：≤4Nm
操作机构：
• 凸轮片安装角度：0°-270°可调
• 推杆行程：3±0.5mm
三、操作说明
1. 功能特性
• 支持AC-3类电动机控制
• 具备早期闭合/延迟断开中性点功能
• 可选配门联锁装置
2. 操作流程
确认电源已断开
调整凸轮位置至所需角度
顺时针旋转手柄至"ON"位置
使用专用钥匙锁定操作手柄
四、维护保养
1. 定期检查（每6个月）：
• 触点磨损情况
• 转动部件润滑状态
• 密封圈完整性
2. 清洁要求：
• 使用干燥压缩空气吹扫灰尘
• 禁止使用腐蚀性清洁剂
