Sprecher+Schuh过载继电器CEP9-ESM-IG-23-30产品解析

分类：技术中心 423人浏览 2025-09-10

标签：Sprecher+Schuh 过载继电器 CEP9-ESM-IG-23-30 分享到：

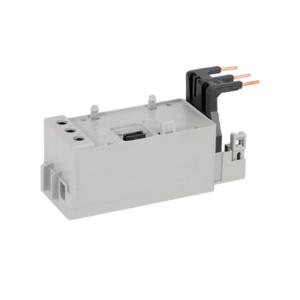

Sprecher+Schuh过载继电器CEP9-ESM-IG-23-30

1. 模块化设计赋能精准保护

CEP9-ESM-IG-23-30作为电流与接地故障双功能传感模块，专为CA7系列中小型接触器（9–23A）设计。其模块化结构允许直接集成于接触器本体，显著简化了电机控制柜的布线复杂度。通过实时监测三相电流的真有效值（True RMS）和接地漏电流（低至20mA），该模块可精准识别电机过载、相位失衡及电弧接地故障，为泵类、风机等关键设备提供多维度保护。

2. 接地故障防护的工业实践

在潮湿或腐蚀性环境中，电机绕组绝缘劣化易引发接地故障。CEP9-ESM-IG-23-30采用零序电流检测技术（符合UL1053 Class I标准），用户可灵活设置20mA–5.0A的故障阈值及0.1–25秒延时。例如在污水处理厂的潜水泵控制中，模块能在接地电流达到1.0A前触发报警（通过SMTP邮件/短信），避免因绝缘击穿导致的生产中断。对于＞200A系统或＜1.0A的高灵敏度检测，需搭配外部电流互感器（如KT7-45-AS）。

3. 预测性维护与热模型管理

模块内置动态热记忆算法，持续模拟电机温升曲线。通过EtherNet/IP网络可实时读取以下关键数据：

• %热容量利用率（%TCU）：预警阈值可设（0–100%），提前预判过载风险；

•复位时间预测：自动计算冷却至安全阈值的时间，优化维护排程；

• 接地电流日志：记录故障波形，辅助根因分析。

4. 集成自动化系统的优势

作为Sprecher+Schuh CEP9系列的核心组件，CEP9-ESM-IG-23-30支持：

• DeviceLogix™本地逻辑控制：无需PLC介入即可实现基础联锁（如远程急停触发跳闸）；

• 双端口EtherNet/IP：构建设备级环网（DLR），提升通信可靠性；

• 扩展I/O模块：通过CEP9-EXP系列添加模拟量/数字量信号采集（如振动传感器）。

典型应用场景

• 泵站智能监控：结合“欠载保护”功能（阈值10–100% FLA），实时检测泵体空转（如阀门关闭/滤网堵塞），防止干烧损坏。
