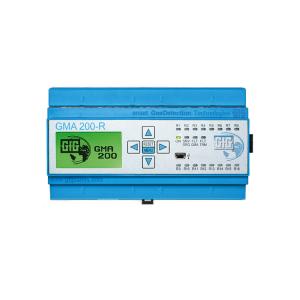

GFG 控制器 GMA200-RT
GMA200-RT 使用手册
1. 产品概述
• 型号：GMA200-RT
• 功能：气体监测控制器，配备19个状态LED（报警、运行、继电器状态）及5个操作按钮，支持通过RS485总线与其他设备通信。
• 适用场景：工业环境中的气体泄漏监测与控制。
2. 安装指南
2.1 物理安装
• 安装位置：
• 室内安装，可固定于开关柜或壁挂式机壳内。
• 支持DIN EN 60715标准的TS35导轨安装。
• 环境要求：
• 温度：运行温度-20°C至+50°C（推荐0°C至+30°C），储存温度-25°C至+60°C。
• 湿度：0%至99%相对湿度（无冷凝）。
• 海拔：≤2000米。
2.2 电源连接
• 供电方式：
• 外部供电：需稳定SELV（安全特低电压）或PELV（保护特低电压）电源。
• 参数：24V DC（允许范围20-30V DC），最大功耗6W。
• 熔断器：F1 = T 500mA（需外置）。
2.3 通信接口
• RS485接口：
• 协议：GMA总线，半双工，电气隔离。
• 波特率：最高230400 Baud。
• 连接设备：GMA200继电器模块、控制中心、PC、PLC或网关。
• 线缆要求：2芯BUS-LD电缆（截面积0.08–2.5mm²，长度>10m时使用）。
2.4 接线端子
• 电源线：2-4芯LYY/NYM电缆（截面积0.5–1.5mm²）。
• 总线接口：见上述RS485线缆要求。
• 端子规格：0.08–2.5mm²交叉截面端子块。
3. 操作说明
3.1 显示与控制
• LED指示灯：
• 19个状态LED显示报警、运行状态及继电器状态。
• 按钮功能：
• 5个按钮用于设备交互（具体功能需结合软件或文档进一步定义）。
3.2 报警确认
• 复位操作：
• 通过0–3V DC信号触发复位（接地有效），最大输入电压30V DC。
3.3 USB配置
• 接口：Mini USB插座，用于PC配置设备参数。
4. 技术规格
参数 详情
响应时间 - 准备延迟：<50ms（依赖气体测量控制器更新时间）<br>- 最长延时：<10秒（视气体控制器而定）
继电器输出 - 16路转换触点（3A/250V AC或3A/30V DC）<br>- 最小切换电流：5V<br>- 绝缘间隙：基本/双重绝缘（详见原文）
防护等级 IP20（防触碰保护）
尺寸/重量 162×97×62mm（宽×高×厚），约410g
5. 维护与保养
• 定期检查：
• 检查电源电压及接线端子紧固情况。
• 清洁外壳表面，避免积尘影响散热。
• 校准周期：建议根据气体类型及使用频率参考厂商建议（文档未明确，默认按行业标准执行）。
6. 故障排除
现象 可能原因 解决方案
LED无显示 电源故障或接线错误 检查电源输入及熔断器状态
RS485通信失败 波特率不匹配或线缆故障 核对配置参数，更换通信线缆
继电器误动作 电磁干扰或触点老化 检查屏蔽措施，必要时更换继电器
7. 认证与合规
• 电磁兼容性：EN 50270:2015
• 电气安全：EN 61010:2010（污染等级2，继电器触点过电压类别III）
• 适用标准：适用于爆炸性气体环境（需结合具体认证）。
