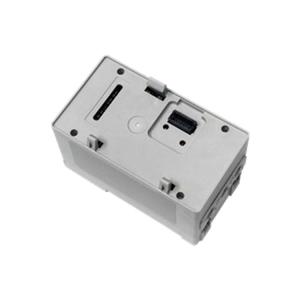

Sprecher+Schuh过载继电器CEP9-ESM-I-P-100技术手册
环境规格
：
• 工作环境温度（Ambient Temperature）：-40°C 至 +85°C（-40°F 至 +185°F）
• 宽温域设计，适应极端工业环境。
• 存储温度（Storage Temperature）：-20°C 至 +55°C（-4°F 至 +131°F）
• 确保非工作状态下的长期稳定性。
• 湿度（Humidity）：5% 至 95% 非冷凝
• 防潮设计，避免湿气影响性能。
• 振动与冲击：
• 振动：2.5G（工作状态），5G（非工作状态），符合IEC 68-2-6标准。
• 冲击：30G，符合IEC 68-2-27标准，耐机械应力。
• 防护等级（Degree of Protection）：IP20
• 基础防尘和防手指接触，适用于控制柜内安装。
• 污染环境（Pollution Environment）：污染等级3
• 适应工业粉尘和化学污染环境。
• 最大海拔（Maximum Altitude）：2000米
• 保证高海拔地区的可靠运行。
安装与机械规格
• 安装方式（Mounting Options）：DIN导轨直通安装（DIN Rail Mount Pass-thru）
• 简化安装流程，支持快速部署在标准DIN导轨上。
• 扭矩与线缆规格（Torque and Wire Size）：
• 扭矩要求：
◦ 单股线缆：4 N·m（针对CEP9感应模块通用规格）。
◦ 多股线缆：4 N·m（需使用压接端子）。
• 线缆尺寸：
◦ 单股线：支持10...100 A电流，推荐线径2.5...25mm²（或AWG等效）。
◦ 多股线：支持6...16mm²线径，确保低电阻连接。
• 兼容性（Compatibility）：
• 与所有接触器无缝集成，包括CA7和CA9系列，简化系统设计。
功能与保护特性
• 过载保护：基于真实RMS电流测量，计算电机热模型（%TCU）。
• 热容量利用率（% Thermal Capacity Utilization）：可编程设置，范围0-100%。
• 复位模式（Reset Modes）：支持手动或自动复位，复位点可调（1-100% TCU）。
• 接地故障检测（Ground Fault）：
• 支持零序电流检测（20 mA...5.0 A），符合UL1053 Class I标准。
• 可配置最大跳闸抑制（>6.5 A），防止控制器中断。
• 电流监测：实时监控相电流、平均电流和电流不平衡百分比。
• 诊断功能：通过EtherNet/IP网络提供设备状态、跳闸历史和预警信息。
应用场景优势
• 工业自动化：适用于电机控制中心（MCC）、泵站和传送带系统，提供精准过载保护。
• 重型机械：在振动环境中（如矿山设备）确保可靠运行，宽温域支持极端气候。
• 快速部署：模块化设计减少工程时间，DIN导轨安装简化维护。
