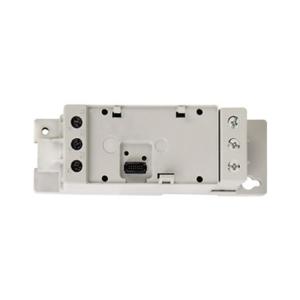

Sprecher+Schuh过载继电器CEP9-ESM-I-7T-60使用方法
型号： CEP9-ESM-I-7T-60
类型： DIN导轨/面板安装型电流检测模块
适用电流范围： 6–60 A
适用接触器： 所有CA系列接触器
一、安装说明
1. 安装方式
• DIN导轨安装：符合EN 60715标准（35mm宽导轨）。
• 面板安装：通过螺钉固定（需搭配面板安装适配器）。
• 安装图示参考：
2. 接线端子规范
• 主回路端子：
◦ 输入端子：1/L1, 3/L2, 5/L3
◦ 输出端子：2/T1, 4/T2, 6/T3
• 扭矩要求：
线缆类型 扭矩 线径范围
柔性绞线（带冷压头） 3.4 N·m 6–10 mm²
粗绞线/实心线 3.4 N·m 6–16 mm²
二、功能配置
1. 电流保护设置
• 电机满载电流（FLC）：通过软件设定（范围6–60A）。
• 脱扣等级：可调（Class 5–30）。
2. 高级保护功能
• 缺相保护：可启用/禁用，延时0.1–25.0秒（默认失衡阈值100%）。
• 接地故障保护：检测范围20mA–5.0A（>200A需外接互感器）。
• 欠载保护：阈值10–100% FLA，延时0.1–25.0秒。
3. 诊断与监控
• 实时数据：相电流、平均电流、热容量利用率（%TCU）、接地故障电流。
• 预警功能：热警告阈值可设（0–100% TCU），触发时黄色LED闪烁。
三、通信与扩展
1. 通信接口
• 支持EtherNet/IP（需搭配CEP9-ECM-ETR模块）。
• 双RJ45端口，支持星形/线性/环形拓扑。
2. 扩展模块
• 数字I/O扩展：CEP9-EXP-DIO-42系列（4输入/2输出）。
• 电源扩展：CEP9-EXP-PS-AC/DC（110–240V AC或24V DC）。
• 接线参考：
四、操作指示
• LED状态灯：
• 电源灯（绿/红）：运行正常（绿），故障（红）。
• 脱扣/警告灯（黄/红）：警告时黄灯闪烁，脱扣时红灯常亮。
五、技术参数
项目 规格
额定绝缘电压（Ui） 600V AC
工作温度 -40°C 至 +85°C
防护等级 IP20
污染等级 3级
最大海拔 2000m
振动耐受 2.5G（运行）/5G（非运行）
六、安全警告
1. 接地要求：
• 必须符合UL1053 Class I标准，非人员保护型接地故障中断器（GFCI）。
2. 短路保护：
• 控制回路推荐熔断器规格：3A @120V AC / 1.5A @240V AC。
