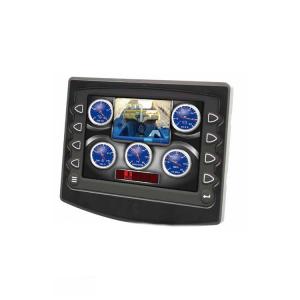

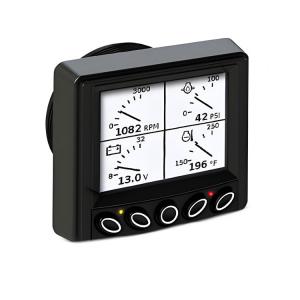

Murphy显示器PV750使用方法
PV750 配套使用手册
机械规格
PV750的设计注重耐用性和易安装性。以下是物理参数：
• 尺寸：横向尺寸为8.37 x 6.0英寸（212.5 x 152.3毫米）
• 厚度：3.57英寸（90.8毫米）
• 壳体材质：聚碳酸酯后盖，提供高强度和抗冲击性
紧凑的尺寸和轻量化材质使其易于集成到各种机架或面板中，同时确保在振动环境中保持稳固。
环境规格
PV750能在极端条件下可靠工作，满足工业标准：
• 工作温度：-40°C 至 +85°C
• 存储温度：-40°C 至 +85°C
• 防护等级：前后盖均达到IP67防护等级，防尘防水
这些规格使设备适用于户外、高湿或温差大的环境，如船舶甲板或工业车间。
安装指南
正确安装是确保PV750性能的关键。请遵循以下步骤：
1. 准备工作：
• 确保工作电压在6~35VDC范围内，并检查电源极性以避免反接损坏。
• 准备必要的工具，如螺丝刀和连接器。
2. 物理安装：
• 根据设备尺寸（212.5x152.3x90.8mm），在面板或机架上开孔固定。
• 使用Deutsch DT 6针连接器连接CAN总线、通讯接口和电源线。确保所有连接紧固。
3. 电气连接：
• 连接CAN总线接口：将3个CAN 2.0B接口用于设备网络，NMEA 2000接口专用于GPS设备。
• 可选视频输入：如果使用视频功能，连接NTSC或PAL信号源。
• USB接口：用于连接外部存储或编程设备。
4. 上电测试：
• 接通电源后，检查背光是否正常（LED亮度400~500cd/m²）。
• 在低温环境（<-10°C）下，加热器会自动启动，功耗升至22W。
5. 安全提示：安装时避免在高温或潮湿环境操作，以符合IP67防护要求。
PV750的操作简单直观，通过10个按键和接口实现控制：
1. 开机与导航：
• 按电源键启动设备，进入GNX操作系统界面。
• 使用按键浏览菜单：支持横向或纵向显示切换。
2. 数据管理：
• 使用SD存储器槽插入SD卡，用于更新程序或存储电子地图。
• USB 2.0接口连接U盘或PC，进行数据传输。
3. 输入输出控制：
• 模拟量输入：连接传感器（0~5VDC），用于监控参数。
• 可设置输入：配置为频率或PWM输入，适用于定制应用。
• 开关量输出：控制外部设备，最大电流500mA。
4. 通讯功能：
• 通过RS485或MODBUS接口连接工业网络。
• 使用J1939或NMEA 2000协议进行数据交换；未来支持CANOpen。
5. 常见操作场景：
• 在车辆中：显示GPS数据或诊断信息。
• 在工业控制中：监控传感器输入并输出控制信号。
操作时注意功耗：在常温下保持10W，低温时自动切换至22W模式。
定期维护可延长PV750寿命并确保性能：
• 日常清洁：用软布擦拭屏幕，避免使用化学溶剂。聚碳酸酯壳体可用清水清洁（符合IP67防护）。
• 存储建议：在-40~+85°C环境下存储，避免长期暴露在极端温度中。
• 故障排除：
• 如果背光异常，检查电源和功耗设置。
• 通讯失败时，验证CAN总线或RS485连接。
• SD卡问题：确保格式兼容并更新程序。
• 安全警告：
• 勿在超出工作温度范围的环境使用。
• 定期检查连接器，防止松动导致故障。
