CS Unitec磁力钻MAB 485操作手册
产品概述
型号：MAB 485
核心特性：
• 动力系统：10.5A双绝缘电机，110V供电
• 尺寸重量：高438mm × 长295mm × 宽178mm，重13kg
• 加工能力：
• 环形钻：最大直径52.4mm（2-1/16英寸）
• 麻花钻：最大直径22.2mm（7/8英寸）
• 攻丝范围：M4~M16
• 防护等级：IP67（机身） / IP40（显示屏区域）

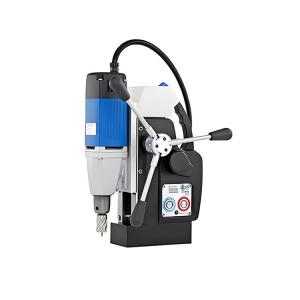

设备主视图：
安全规范
关键警告
风险类型 防护措施
电击风险 禁止浸入液体；使用1.5mm²以上延长线；避免接触接地金属
机械伤害 操作时禁止戴手套；移除松散首饰；设备停止后清理切屑
跌落风险 倾斜/高空作业时必用安全链固定；脚手架作业需系安全带
过热保护 自动停机后需空转冷却2分钟
个人防护装备
• 必备：紧身工装、防割手套、安全鞋、护目镜（噪音＞80dB时需耳罩）
• 高空作业追加：安全头盔、防坠安全带
操作流程
基础准备
• 工件表面：磁性金属≥20mm厚，清洁无漆/锈（否则磁力不足）
• 刀具安装：
• 麻花钻：直柄→齿轮卡盘(H)；锥柄→直接插入MK2主轴(3)
• 环形钻：无钥匙快换系统(A) + 冷却液管连接
• 攻丝头：专用适配器(G)
3.2 核心操作
功能 步骤
磁力吸附 1. 开机前放置于磁性表面 → 2. 按磁力开关(22) → 3. 绿灯亮(24)表示吸附有效
速度控制
双档机械变速 + 电子无极调速：
• 低速档：50-250 RPM（高扭矩）
• 高速档：100-450 RPM（精加工）
钻孔作业
- 麻花钻：需高压润滑脂(ZHS 400)
• 环形钻：冷却液系统（禁止倒置使用） → 切屑定期清理
攻丝操作 1. 低速档 + 最低转速 → 2. 顺时针攻入 → 3. 逆时针退出 → 4. 上提钻架防乱扣
控制面板详解：
4. 配件与维护
标准配件清单
• 无钥匙快换刀柄(A)
• 齿轮卡盘(H) + 锥套(F)
• 丝锥适配器(G)
• 安全链(D) + 退销键(E)
• 冷却液箱(9)
维护要点
• 日常清洁：作业后清除切屑/冷却液残留，导轨涂防锈油
• 关键保养：
• 碳刷更换 → 授权服务点操作（否则丧失保修）
• 滑块间隙调整 → 松开锁紧螺栓 → 均匀拧紧调节螺钉
5. 故障速查表
故障现象 可能原因 解决方案
电机无法启动 磁力未开启/过热保护触发 检查开关(22)；冷却后空转2分钟
自动断路器跳闸 电路过载/设备故障 减少并联设备；联系售后
冷却液不流动 油阀关闭/喷嘴堵塞 开阀；清理油箱及管路
磁力吸附失效（红灯） 表面有涂层/材料非磁性 清洁工件；更换磁性基座
