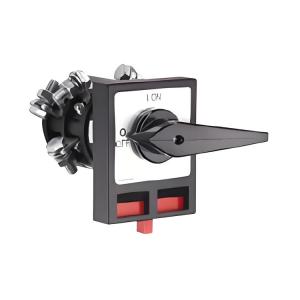

Salzer凸轮开关B240-41300-033N1安装方法
安装与机械特性
安装尺寸
• 面板开孔尺寸：36×36 mm
• 安装方式：面板前装（Front mounting），支持四孔固定
• 最大面板厚度：9.6 mm（3/8英寸）
端子特性
• 端子扭矩：
• 单股/实心线：22 lb-in（2.5 N·m）
• 多股线：30 lb-in（3.4 N·m）
• 兼容线径：
• AWG标准：#14~6（单股）；#10~6（多股）
• 公制标准：2.5~16 mm²（单股）；6~10 mm²（多股）
注意：型号标注星号（*），表示 端子容量更大（Larger terminal capacity）
兼容性与变体
同系列替代型号
手柄类型 型号
M型黑色手柄 B240-41300-033M1
V型银黑手柄 未提供（仅N/M型适用）
高电流扩展型号
• 相同电流等级：
• B240-41300-036N1（48×48 mm面板）
• B240-41300-136N1（68×68 mm面板）
系统集成
• 兼容底座安装（Base mounting）和DIN导轨安装（Snap-on mounting）配件
• 支持门联锁（Door interlock）扩展（需搭配金属轴延长件）
关键注释
1. 端子优势：星号（*）标记表明比标准型号（如H233系列）具有更大的端子容量，适用于高电流场景。
2. 环境适应性：工作温度范围 -20°C 至 +40°C（封闭环境），存储温度 -20°C 至 +55°C。
3. 安全认证：符合IEC短路耐受标准。
B240-41300-033N1 是一款40A工业级主开关，核心优势包括：
• 高负载能力：支持AC-23A 15kW电阻负载和AC-3 11kW电机负载。
• 灵活安装：36×36 mm紧凑设计，兼容多种面板和DIN导轨。
• 扩展性：可通过更换手柄（M型）或面板尺寸（48×48/68×68 mm）适配不同需求。
• 安全可靠：IP66防护和增强端子设计，适用于严苛工业环境。
