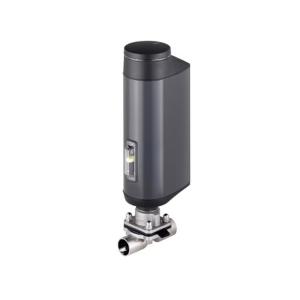

burkert 电动2/2通开关隔膜阀 3323
Bürkert Type 3323 电动2/2通开关隔膜阀安装维护指南
关键技术创新
• 安全位置系统：内置SAFEPOS能量包，断电时自动切换至预设安全位置（开/关/保持）
• 驱动力量自适应：通过软件动态调整输出力，保护隔膜寿命
• 卫生级表面处理：接触面Ra≤0.38μm（可选电解抛光）
• 多材料兼容：支持EPDM/PTFE复合/GYLON®层压等隔膜材料
• 实时诊断系统：360°LED光环实时显示阀门状态（绿：运行/红：故障）
机械安装规范
阀体安装要点
1. 安装位置：优先执行器垂直向上（避免侧向应力）
2. 管道连接：
- 不锈钢阀体：焊接/卡箍/螺纹/法兰（详见尺寸表4.2-4.7）
- 塑料阀体：承插/活接/法兰（图4.10-4.12）
3. 扭矩要求：
- DN30/60A：30 lb-in (3.4 N·m)
- DN100：35 lb-in (4 N·m)
电气接线规范
graph TB
24V DC电源-->执行器端子排/X4-->数字输入信号-->X1 M12接口-->PROFINET/EtherNet-->网关X3
• 接线标准：
• 使用屏蔽电缆（最小截面积0.25mm²）
• AG2可选端子排或M12插头（5/8针）
• AG3标配双M20/M12接口
操作参数设定
介质适应性配置
隔膜材料 温度范围 最大压力 化学兼容
EPDM(AD) -10~143°C 10bar 酸碱溶液
PTFE复合(EA) -10~130°C 10bar 强溶剂
GYLON®层压(ER) -5~130°C 6bar 腐蚀性介质
保护参数设定
1. 过载保护：通过Bürkert Communicator设置FLC值
2. 安全位置：菜单配置断电动作（开/关/保持）
3. 驱动力量：AG2默认70% • AG3默认85%（可调范围50-100%）
维护保养规程
定期维护计划
周期 维护项目 操作标准
月度 密封面检查 无划痕/变形
半年 执行器润滑 ISO VG32润滑油
年度 隔膜更换 参照材料寿命曲线
3年 能量包更换 P/N：AG2-285834 AG3-20046438
故障诊断指南
阀门不动作-->检查24V电源-->验证安全位置设定-->检测隔膜完整性-->介质渗漏-->紧固螺栓至35lb-in-->更换密封件
安全操作规范
环境限制
• 温度限制：
• 无能量包：-10℃~+65℃
• 含能量包：-10℃~+55℃
消毒灭菌规程
1. 蒸汽灭菌：
• EPDM隔膜：150℃/60min
• PTFE复合：140℃/60min
2. 化学消毒：
• 兼容Ecolab R&D/P3-E No.40-1标准
• 禁用氯化物溶剂
