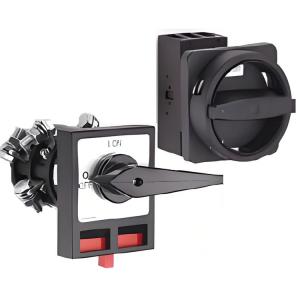

Salzer凸轮开关H226-41300-036N1
Salzer H226-41300-036N1 凸轮开关：高可靠性工业级隔离开关
Salzer凸轮开关系列专为严苛工业环境设计，提供安全隔离与负载控制功能。型号 H226-41300-036N1 作为三极隔离开关的代表，融合紧凑结构与高性能保护特性，适用于电机控制柜、配电系统等场景。
一、核心特性与技术参数
1. 电气性能
• 额定电流：32A（符合IEC 60947标准）
• 负载能力：
◦ AC-23A：11 kW（380~440V 感性负载）
◦ AC-3：7.5 kW（电机负载）
• 极数：3极（无辅助触点）
• 防护等级：IP66（防尘防水）
2. 机械结构与安装
• 面板尺寸：48 × 48 mm（标准前板开孔）
• 操作手柄：
◦ N型黑色手柄：支持挂锁功能（防止误操作）
◦ 突出面板高度：67 mm
• 端子设计：
◦ 扭矩要求：4 lb-in（0.45 N·m）
◦ 线径兼容：#24~12 AWG（单芯线）或#24~16 AWG（多芯线）
3. 安全与认证
• 挂锁功能：通过挂锁孔实现机械联锁（符合安全隔离规范）
• 热记忆电路：支持Class 20脱扣等级，断电后维持电机热状态模型
• 环境适应性：
◦ 工作温度：-20°C ~ +40°C
◦ 湿度：5%~95% 非凝露
二、应用场景与优势
1. 电机控制保护
• 直接切换7.5 kW以下三相电机（AC-3负载），集成于CA7系列接触器系统。
• 支持 “Time to Trip” 预警功能，通过通信网络读取预估脱扣时间（需搭配CEP9过载继电器）。
2. 配电系统隔离
• 作为主开关用于配电柜进线隔离，分断能力满足AC-23A 11 kW阻性负载。
• 挂锁设计符合 LOTO（上锁挂牌）安全规范，维护时锁定分闸状态。
3. 紧凑空间优化
• 48×48 mm面板占用面积比传统开关减少30%，适配高密度控制柜布局。
• 可拆卸端子块简化接线与维护流程。
三、选型对比与兼容性
参数 H226-41300-033N1（36×36 mm） H226-41300-036N1（48×48 mm）
安装尺寸 36 × 36 mm 48 × 48 mm
额定电流 32A 32A
AC-23A负载能力 11 kW 11 kW
手柄突出高度 67 mm 67 mm
适用场景 紧凑型控制箱 标准柜/扩展空间场景
兼容性提示：
- 可搭配 CEP9电子过载继电器 实现智能电机保护（如CEP9-ESM-I-55-60）。
- 支持扩展I/O模块（如CEP9-EXP-D10-42-240）增强诊断功能。
四、安装与运维要点
面板开孔尺寸判断
固定开关本体
接线端子压接
使用扭矩扳手锁紧端子螺丝
禁止超扭矩（防止螺纹滑丝）
挂锁测试
手柄旋至"OFF"位置
挂锁穿过手柄孔（验证机械联锁有效性）
通电验证
上电后手柄旋至"ON"
万用表检测输出端电压（预期值：输入电压±2%）
注意事项：
• 避免在多尘/腐蚀环境中裸露安装（建议加装防护罩）。
• 定期检查手柄操作力矩（标准值≤30 N）。
H226-41300-036N1以 32A载流能力、IP66防护 和 安全联锁设计，成为工业配电与电机控制的关键组件。其模块化结构适配自动化系统升级需求，是提升设备安全性与空间利用率的理想选择。
