Sprecher+Schuh过载继电器CEP9-ESM-I-146-200安装维修手册

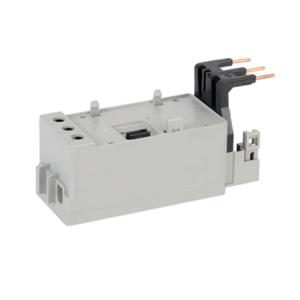

Sprecher+Schuh过载继电器CEP9-ESM-I-146-200

1. 产品概述

CEP9-ESM-I-146-200 是一款模块化设计的电子过载继电器，提供高级电机保护和通信功能。关键特性包括：

• 应用场景：专为 CA9-116...146 接触器设计，适用于工业自动化系统中的电机启动器应用。

• 核心功能：包括热过载保护、相失保护、接地故障检测（需外部电流互感器）、诊断监控（如电流、温度、故障历史）。

• 优势：简化接线、支持 DeviceLogix™ 技术、提供实时诊断数据（如热容量利用率 %TCU），减少工程时间并最大化设备运行时间。

• 模块类型：文档中将 CEP9-ESM-I-146-200 归类为“Current Sensing Module”（电流感应模块），也可用于（电流/接地故障感应模块），但需注意接地故障检测需额外配件。

2. 安装指南

安装前，请确保断电操作，并遵守当地电气安全规范。文档提供了多种安装选项，以下是针对 CEP9-ESM-I-146-200 的具体步骤。

2.1 安装选项与步骤

• 安装类型：

  • 直接安装：模块可直接固定在 CA9-116...146 接触器上（参考文档“Current Sensing Module”表格）。

  • DIN 轨安装：支持 DIN 轨安装（适用于电流范围 20-200A），使用配件如 DIN 轨适配器（文档中标注为“DIN Rail Mount (10 to 200A)”）。

  • 面板安装：可选面板安装选项，需使用螺丝适配器（配件 Catalog Number: CEP9-ESM-SA-100）。

• 安装步骤：

  1. 准备接触器：将 CA9 接触器固定在控制柜中，确保稳固。

  2. 模块固定：

     ◦ 对于直接安装：将 CEP9-ESM-I-146-200 对齐接触器背部接口，用螺丝紧固（扭矩参考章节 4.3）。

     ◦ 对于 DIN 轨或面板安装：先将模块固定到 DIN 轨或面板，再连接至接触器。简化接线设计确保与 CA9 接触器接线简便。

  3. 接线连接：

     ◦ 主电路接线：连接 L1/L2/L3（输入）和 T1/T2/T3（输出）端子（参考文档“Terminal Marking”部分）。线缆规格见章节 4.3。

     ◦ 控制接线：如需扩展 I/O 或通信模块，使用配件如 CEP9-EXP-CBL-1M（1米扩展电缆）。

  4. 安全覆盖：安装终端盖（如 Line Side Terminal Cover, CEP9-ESM-TCL-200）以防止意外接触。

2.2 安装注意事项

• 环境要求：确保环境温度在 -20°C 到 +40°C（运行温度），湿度 5-95% 非冷凝（见章节 4.2）。

• 空间预留：模块尺寸参考图片，确保柜内空间充足（例如，DIN 轨安装需预留轨道空间）。

• 配件支持：若使用接地故障检测，需外部核心平衡电流互感器（文档注明：对于 >200A 设备或 <1.0A 故障检测，必须使用外部配件）。

3. 配置与设置

配置通过控制模块或软件完成，确保保护功能精确匹配电机需求。

3.1 基本设置

• 热过载保护：

  • 设置电机满载电流 (FLC)：通过软件或旋转拨盘

  • 跳闸等级 (Trip Class)：调整范围为 5-30（通过 8 位 DIP 开关设置），默认基于 IEC 标准。

• 重置模式：选择手动或自动重置，重置点可调 (1-100% TCU)。

• 保护功能配置：

  • 相失保护：可启用/禁用，延迟时间设为 0.1-25.0 秒。

  • 接地故障：跳闸和警告阈值设为 20 mA-5.0 A（需外部互感器）。

  • 欠载保护：跳闸阈值设为 10-100% FLA，延迟时间 0.1-25.0 秒。

3.2 通信与诊断设置

• 网络集成：通过 EtherNet/IP 模块 (CEP9-ECM-ETR) 连接 PLC，支持实时监控电流、热容量等数据。

• 诊断功能：启用 DeviceLogix™ 预编程模式，访问事件日志（如跳闸历史、操作小时数）。

4. 操作与维护

操作基于实时诊断，维护侧重预防性检查和数据监控。

4.1 日常操作

• 状态监控：

  • LED 指示灯：

    ◦ Power LED（绿色/红色）：运行状态（绿色正常，红色故障）。

    ◦ TRIP/WARN LED：黄色闪烁表示警告（如热容量超限），红色表示跳闸。

  • 通信访问：通过 EtherNet/IP 读取数据，包括：

    ◦ 相电流（A 或 %FLC）、平均电流、热容量利用率 (%TCU)、接地故障电流。

    ◦ 预测时间（如 Time to Trip 和 Time to Reset）。

• 跳闸处理：

  • 过载跳闸后，等待 %TCU 低于重置点（可通过网络监控 Time to Reset）。

  • 使用手动重置或自动重置恢复运行。

4.2 维护程序

• 定期检查：

  • 每月检查接线端子扭矩（参考章节 4.3），确保无松动。

  • 清洁模块表面，防止灰尘积累（保护等级 IP20，仅防尘，不防水）。

• 故障排查：

  • 常见问题：

    ◦ 误跳闸：检查 FLC 设置是否正确，或环境温度是否超标。

    ◦ 通信失败：验证网络地址配置（通过设备设置菜单恢复出厂默认）。

  • 安全警告：该继电器非人员保护接地故障断路器（参考 NEC 标准），维修时务必断电。

 电气规格

• 额定值：

  • 绝缘电压 (Uij)：600V AC。

  • 运行电压 (Ue)：250V AC（控制电路）。

  • 频率：50/60 Hz。

• 短路保护：符合 IEC 标准，具体评级参考设备标签。

• 功耗：最大 5W（模块本体），带扩展模块时略高。

5.2 环境规格

• 温度范围：

  • 运行：-20°C 到 +40°C（封闭环境）。

  • 存储：-20°C 到 +55°C。

• 湿度：5-95% 非冷凝，通过 IEC 68-2-3 和 IEC 68-2-30 测试。

• 振动/冲击：运行中 2.5G，非运行中 5G（振动）；30G 冲击。

• 防护等级：IP20（防尘，但不防水）。

5.3 安全与兼容性

• EMC 兼容：满足静电放电 (8kV)、射频免疫 (10V/m) 等标准。

• 警告：接地故障保护不用于人员安全（参考 UL1053），安装时确保接地系统合规。

6. 配件与支持

• 推荐配件：

  • 扩展电缆：CEP9-EXP-CBL-1M 或 CEP9-EXP-CBL-3M。

  • 通信模块：CEP9-ECM-ETR (EtherNet/IP)。

  • 终端盖：CEP9-ESM-TCL-200（负载侧）。
