EC28 DAB 气体变送器技术说明书
一、产品概述

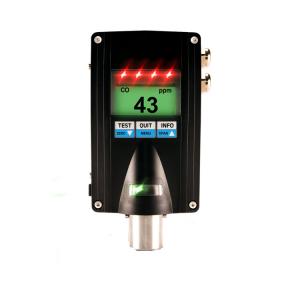

EC28 DAB 是一款专为防爆区域（Ex Zones）设计的气体监测变送器，由德国制造。集成了显示屏、声光报警器和Modbus总线通信功能，适用于有毒气体、氧气或氢气的实时监测。其硬件符合欧洲功能安全标准 DIN EN 61508-2:2011，支持单通道（1001）或冗余（1002）配置，安全完整性等级可达 SIL3。
二、核心功能与技术特点
1. 本地化监测与显示
• 配备 2.2英寸液晶显示屏，实时显示测量值、故障或报警信息。
• 通过三颗控制按钮可调取操作参数（样气类型、量程、限值等）。
2. 现场声光报警系统
• 高亮度红色LED报警灯 + 集成喇叭（90dB@10cm），无需额外防爆报警设备。
• 报警触发时同步显示故障信息（如气体超限、传感器异常）。
3. 智能通信与维护
• 支持 RS-485工业总线，采用 Modbus协议 传输数字信号。
• Smart Sensor技术：支持传感器快速更换，通过 RC2遥控器 实现单人校准。
4. 防爆与安全认证
• ATEX认证：适用于潜在爆炸性环境（II 2G Ex emb [ib] IICT4 Gb）。
• 符合 DIN EN 50270 电磁兼容标准（干扰发射：I类；抗扰度：II类）。
三、技术参数总览
项目 参数值
监测气体 有毒气体、氧气、氢气（其他气体可定制）
测量原理 电化学（EQ）
输出信号 4~20mA（最大负载200Ω） + 两线制Modbus
电源要求 18~30V DC，最大工作电流 70 mA
工作温度 -20℃ ~ +50℃（防爆认证限定）
防护等级 IP64（抗静电塑料外壳 + 不锈钢传感器探头）
尺寸/重量 115×203×55 mm（含传感器高193 mm），约800 g
电缆规范 LIVCY 3(4)×0.75 mm²（≤200 m）或 3(4)×1.5 mm²（≤1000 m）
认证标准 BVS 04 ATEX E 132 X，符合SIL3功能安全等级
四、应用场景与系统集成
• 典型场景：石油化工、制药、矿井等需监测 Ex Zones 环境的行业。
• 系统兼容性：可与 GfG控制器 无缝集成，构建完整的气体监测网络。
• 型号对比：
• EC28 D：基础版（带显示屏）
• EC28 DAR：增加继电器输出（驱动外部报警）
• EC28 B：仅Modbus通信
• EC28 DAB：全功能版（Modbus+显示屏+声光报警）
技术优势总结：EC28 DAB 通过 本地化显示、高响度报警、数字总线传输 的三重设计，解决了防爆区域气体监测的实时性与可靠性需求，同时降低外部设备成本。其模块化传感器设计进一步简化了维护流程。
