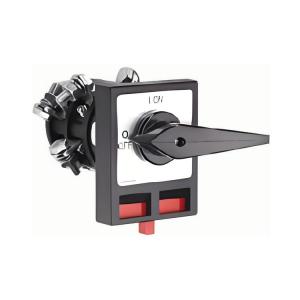

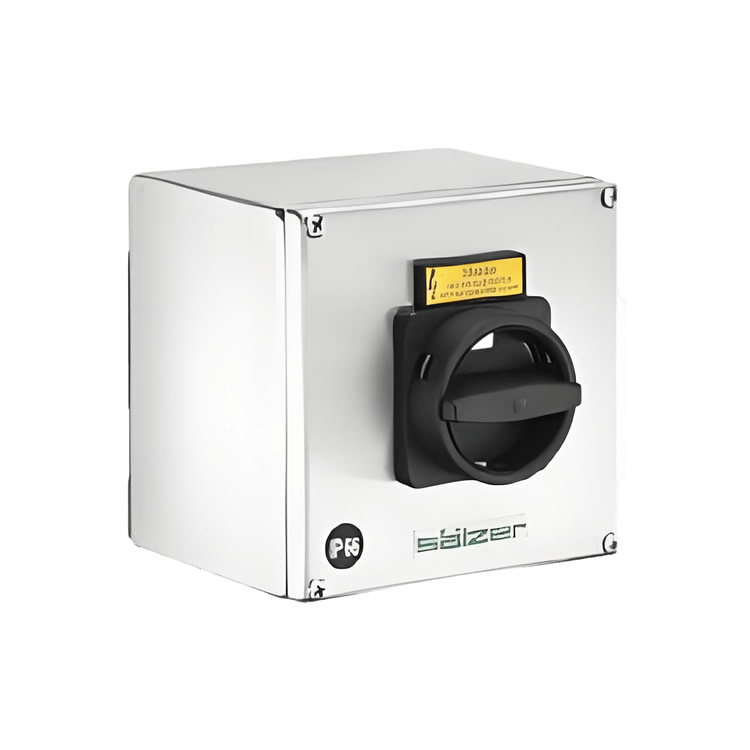

Salzer凸轮开关H220-41300-033N1
安装与机械特性
1. 面板开孔尺寸（文档“Dimensions in mm”章节）
• 开孔尺寸：36 mm × 36 mm（宽×高）
• 面板厚度：支持 1.5~4.5 mm（标准工业面板）
• 手柄突出量：67 mm（面板表面至手柄顶端）
• 扭矩要求：端子扭矩 15 N·m（需按文档线径匹配）
2. 端子接线能力
线缆类型 支持截面积
单芯铜线 1.5~6 mm²
多芯铜线（带冷压头） 1.0~4.0 mm²
柔性绞线 0.5~2.5 mm²（需认证端子）
功能与安全特性
1. 隔离保护：
• 物理断开电路，满足 IEC 60947 隔离标准。
• 挂锁设计（Radlock 功能）支持多锁协同，确保维护安全（锁定位置：OFF）。
2. 负载适配：
• 适用阻性负载（AC-21A）、电机负载（AC-3）及高感抗负载（AC-23A）。
• 支持频繁启停（文档未限定操作频率，建议参考温升曲线）。
3. 环境防护：
• IP66 外壳抵御粉尘喷射和高压水淋，适用于户外或潮湿环境（如电柜门安装）。
产品定位与应用场景
• 工业领域：电机控制柜主电源隔离、泵/风机系统断电维护。
• 安全场景：配合挂锁实现 LOTO（上锁挂牌）安全规程，预防误操作。
• OEM 设备：集成于机械装备电控面板，额定电流覆盖中小型电机（≤5.5 kW）。
选型：
- 同系列提供 M型手柄（H220-41300-033M1） 和 V型手柄（H220-41300-033V1） 选项，机械参数一致。
- 若需辅助触点反馈开关状态，需选配其他型号（如 H220-41300 带触点变体）。
兼容性与扩展
• 配套接触器：适配文档中 CA7 系列接触器（电流等级 30~55A）。
• 安装附件：支持 DIN 导轨转接板（文档未列型号，需定制）。
• 认证标准：通过 IEC 60947-3（隔离电器通用要求），符合 CE/UL 认证（文档未详述，需查补充资料）。
