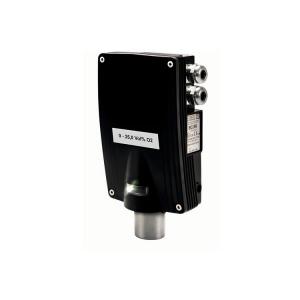

GFG EC28 B 变送器
配备 Modbus，适用于防爆区域
当需要监测有毒气体、氧气或氢气并将当前测量值以数字方式传输时，EC28 B 变送器 结合 GfG 久经验证的控制单元，提供了一种可靠且经济的解决方案。这款获得 ATEX 认证的变送器意味着它甚至可以在潜在的爆炸性环境中使用。
EC28 B 的硬件符合欧洲功能性安全标准 DIN EN 61508-2: 2011（适用于多种气体）。 在单通道 (1001) 或冗余 (1002) 使用方式下可达到的安全完整性等级（SIL，最高可达 SIL3）在气体概览表中列出。
通信与服务
通信通过 RS-485 工业标准 采用 Modbus 协议 进行。智能传感器技术 (Smart Sensor) 允许快速便捷地更换传感器。可以使用 RC2 遥控器 进行调整（单人即可完成校准）。

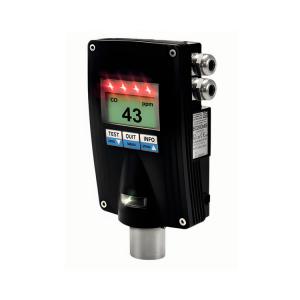

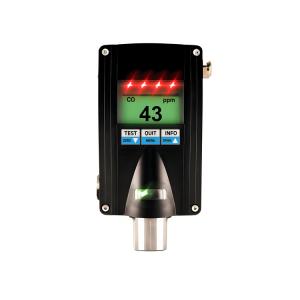

像氨气和氢气这样的气体比空气轻。因此，配备这些传感器的变送器通常安装在靠近天花板的位置。为了简化维护工作，这些变送器可以配备永久安装的电缆，这意味着在进行维护工作和设置时，可以将 RC2 遥控器连接上，并在地面进行操作。RC2 遥控器的显示屏显示的信息与带显示屏的 EC28 版本所显示的信息相同。这使得检查、维护和校准工作变得更加容易。
系统集成
结合 GfG 精密的控制器，所有版本的 EC28 都是检测各种气体的理想选择。
可检测气体概览（部分）
• 砷化氢 (Arsine)
• 溴气 (Bromine gas)
• 二氧化氯 (Chlorine dioxide)
• 氰化氢 (Hydrogen cyanide)
• 乙硼烷 (Diborane)
• 其他气体可应要求提供
EC28 B 技术数据
• 测量原理： 电化学 (EC)
• 测量范围： 取决于气体类型和传感器
• 气体供给方式： 扩散式或通过校准适配器通气校准
• 测量池预期使用寿命： 取决于传感器
• 响应时间： 取决于传感器（参见前一文档）
• 报警功能： 无 内置声光报警器（仅 EC28 DA, EC28 DAR, EC28 DAB 型号具备）
• 继电器输出： 无（仅 EC28 DAR 型号具备）
• 电源供应：
◦ 供电电压：18...30V DC
◦ 最大供电电流：40 mA
◦ 最大故障电压：250V AC 或 45V DC (参见铭牌)
• 输出信号：
◦ 4...20mA 模拟输出 (最大负载 200 Ohm)
◦ 两线制 Modbus 数字通信 (通过 RS-485)
• 气候条件：
◦ 短期存储温度：-25...+60℃
◦ 推荐存储温度：0...+30℃
◦ 工作温度（环境）：-20...+50℃
◦ 湿度范围：5...90% r.h.
◦ 气压范围：80...120kPa
• 外壳：
◦ 传感器探头：不锈钢
• 认证/标准： ATEX 认证 (适用于防爆区域), 符合 DIN EN 61508-2: 2011 功能安全标准 (SIL 等级见气体概览表)
• 维护特点： 支持使用 RC2 遥控器进行地面校准和设置。
EC28 B 是一款专注于数字通信的变送器型号。其核心优势在于：
1. Modbus 数字输出：提供 RS-485 接口的 Modbus 协议，便于集成到现代控制系统。
2. 4-20mA 模拟输出：同时保留传统的模拟信号输出。
3. 防爆认证 (ATEX)：设计适用于潜在爆炸性环境。
4. 功能性安全 (SIL)：硬件符合相关标准，针对不同气体和应用场景具备特定的安全完整性等级 (SIL)。
5. 远程维护 (RC2)：通过 RC2 遥控器实现便捷的地面校准和设置，尤其适合高位安装的场合。
6. 智能传感器技术：简化传感器更换流程。
7. 经济可靠：与 GfG 控制器搭配，提供针对多种气体的可靠监测方案。
