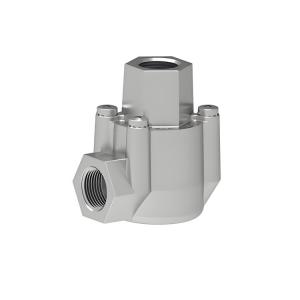

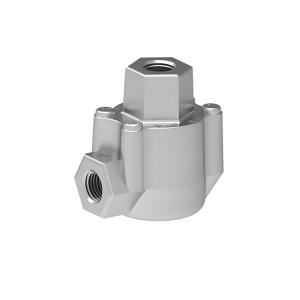

Humphrey快速排气阀HUM-QE3
QE3型号参数整理
参数项 QE3 规格
端口尺寸 3/8 NPT
排气端口尺寸 未单独标注（与端口尺寸一致）
适用介质 空气及惰性气体
连接方式 直通管道（Inline, Direct Piping）
压力范围 2-150 PSI（全系列最低启动压力）
流量 (SCFM) 155
流量系数 (Cv) 2.6
是否需要润滑 否
温度范围 -31.7°C 至 82°C
材质（接触介质部分） 铝合金压铸 + 聚氨酯（可选氟橡胶）
重量 未提供（表格中该字段为空）
注：QE3是系列中唯一支持2 PSI超低压启动的型号。
QE3在系列中的定位
1. 中端流量核心型号
• 流量155 SCFM（Cv=2.6），介于小型QE2（120 SCFM）与大型QE4（373 SCFM）之间。
• 填补了中型气动设备需求，适用于常规工业场景（如中型气缸控制）。
2. 低压敏感场景专用
2 PSI的最低启动压力为全系列最低（其他型号3-150 PSI），特别适合低气压系统（如精密仪器、医疗设备气路）。
3. 材质灵活性
标配聚氨酯密封，可选氟橡胶（FKM），比微型型号（如SQE的丁腈橡胶）更耐高温/化学腐蚀。
与其他型号关键差异对比
对比维度 QE3 其他型号典型代表
端口尺寸 3/8 NPT SQE（微型10-32 UNF） QE4（1/2 NPT）
流量能力 155 SCFM（中游） QE2（120 SCFM） QE4（373 SCFM）
低压性能 2 PSI启动（全系列最优） QE2（3 PSI） SQE（3 PSI）
结构设计 铝合金压铸主体+聚氨酯 SQE（黄铜主体）
应用场景 中型设备、低压系统 SQE：微型设备 QE4/QE5：重型机械
QE3凭借2 PSI超低压响应和中高流量特性，在系列中扮演" 能效平衡者 "角色：
1. 节能优势：低压启动减少空压机负载，降低能耗。
2. 兼容性：3/8 NPT端口覆盖主流工业接口标准。
3. 可靠密封：聚氨酯/氟橡胶选项适应恶劣环境（如食品、化工）。
若系统工作压力波动大或需高响应速度（如精密装配线），QE3的低压特性优于QE2/QE4；若追求极限流量（如冲压设备），则需升级至QE4/QE5。
