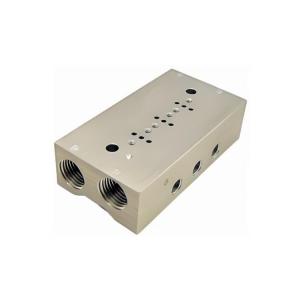

410M 系列集成式气动歧管系统
一、产品主体：模块化集成设计
核心功能
专为 Humphrey 310/410 系列直通式电磁阀设计的多站集成歧管，实现集中供气/排气管理，大幅简化气路布局。
结构特性
• 材质：铝合金 AA6065-TS 挤压型材（阳极氧化处理），兼顾轻量化与耐腐蚀性。
• 气路架构：
• 1号公共腔：统一介质供应入口（IN），支持多阀并联供气。
• 3号公共腔：集中排气通道（EXH），降低排气噪声与能耗。
• 隔离选配：通过 410M-IPK 隔离塞套件分隔气路，实现多压力分区控制。
• 兼容性：适配标准导线或 DIN 型电气接口（需选配 Code 39 连接器）。
型号规格
参数 说明
工作站数量 2/4/6/8/12 站（支持定制长度）
单站尺寸 低剖面设计，节约设备空间
安装方式 阀体通孔固定（孔径 0.11"）
二、关键配件：精准匹配安装需求
1. 阀门安装套件（410M-VMK）
• 包含：每站配 2 颗不锈钢螺钉 + 2 个 O 型密封圈。
• 作用：确保阀门与歧管间气密性，防止泄漏（文档强调此为每站必备配件）。
2. 气路隔离套件（410M-IPK）
• 功能：物理分隔公共气腔，支持独立压力/介质控制（如双压力系统应用）。
3. 阀门兼容说明
• 310 三通阀：通过安装方向切换 NC/NO 功能（端口1近线圈时为默认逻辑）。
• 410 四通阀：直装即用，支持 2/3/4 位功能。
三、安装与应用指南
安装步骤
1. 预处理：清洁阀体与歧管接触面，避免密封失效。
2. 固定阀门：使用 410M-VMK 套件将阀门对准通孔锁紧。
3. 气路连接：
• 主气源接 1号公共腔（IN）。
• 排气端接 3号公共腔（EXH）。
4. 电气布线：可选导线直连或 DIN 插座（选配 HS2/HS2LED 插座）。
典型应用场景
• OEM 设备集成：如自动化装配线、包装机械的多缸同步控制。
• 真空系统：兼容 310V/410 真空阀（0-28" Hg），适用于抓取、搬运设备。
• 分区控制：隔离塞实现多工位独立调压，满足复杂工艺需求。
四、核心优势与行业价值
1. 降本增效
• 减少 90% 独立阀管路成本，缩短安装工时 50%。
• 集中排气降低能耗，符合 ISO 50001 能效标准。
2. 高可靠性设计
• 阳极氧化铝材抗腐蚀，适用温度 0-50°C（文档 SPEC 验证）。
• O 型圈密封耐受 125 psig (8.5 bar) 冲击压力。
3. 灵活扩展性
• 模块化设计支持 2-12 站自由组合，适配设备升级需求。
五、技术参数总览
指标 参数值
最大工作压力 125 psig (8.5 bar)
真空兼容性 0-28" Hg（需 V 系列阀门）
密封材料 Buna-N 橡胶（耐油性认证）
单站重量 ≈0.12 kg（铝材实测）
防护等级 IP40（防尘设计）
选型提示
- 基础型号：410M-XX（XX=工作站数，如 410M-06 为6站）。
- 必选配件：410M-VMK（按站数订购，如6站需×6套）。
