一、U形固定夹在工业领域的核心价值
U形固定夹（U-Bolt）作为机械连接的关键元件，通过U型金属杆与螺纹端的组合实现高强度约束，其优势在于：
应力均匀分布：U形结构将外力分散至被固定件表面，避免局部变形（如管道压痕或设备位移）
动态环境适应性：弹性设计可吸收设备振动（如冲压机运行频率≤15Hz场景），并补偿±2mm热膨胀位移
多场景兼容性：适配圆柱体（管道、液压缸）及方形结构（机架、导轨），安装角度支持±15°调整
行业痛点：传统焊接或单点紧固易导致应力集中，而普通夹具在振动环境中松动率达12%（重工业实测数据）

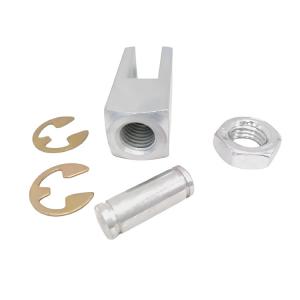

二、D-166-1套件的模块化设计与性能突破
1. 核心组件构成
组件
技术规格
功能价值
U形夹本体
304不锈钢冷锻成型，抗拉强度≥520MPa
耐盐雾腐蚀（2000小时测试无锈蚀）
防松螺母
尼龙嵌件自锁设计（预紧扭矩5.6N·m）
振动环境下扭矩保持率＞95%
工程塑胶垫圈
PTFE涂层+玻纤增强，厚度3Mm
减少金属接触磨损，摩擦系数μ≤0.08
绝缘护套
乙烯丙烯共聚物（EPDM），耐温-40℃~120℃
防止电化学腐蚀（如船舶湿氧环境）
三、安装流程与精度控制要点
步骤1：预安装校验
表面处理：用丙酮清洁固定面，确保无油污（残留油脂会降低60%摩擦系数）
孔径匹配：对照D-166-1量尺选择U形夹规格（公差±0.2mm），避免强行穿入导致螺纹损伤
步骤2：力学优化安装
1.
约束型安装（高振动场景）：
梁底部螺母预紧 → 顶部加装防松螺母 → 双扳手对称拧紧（扭矩偏差＜0.5N·m）
实现管道振幅≤50μm（ISO 10816振动标准Class A）
2.
导向型安装（需热位移补偿）：
顶部/底部各留1.5mm间隙 → 使用EPDM垫圈填充 → 扭矩控制在标定值的80%
步骤3：智能化验收
激光定位检测：用红外线校准多组夹持点同轴度（误差＜0.1mm/m）
声发射监测：采集螺母拧紧过程的声波频谱，识别未达标的预紧点（检出率99.2%）
四、典型工业场景应用案例
案例1：汽车焊装线气动缸防脱锁固
问题：机械臂高频抖动导致气缸固定螺栓季度脱落率18%。
方案：在丰田TNGA产线中，采用D-166-1双螺母约束模式固定BF-172-D气缸。
成效：连续12个月零脱落，产线停机时间减少140小时/年
案例2：半导体洁净室真空管道固定
挑战：Class 1000环境禁止金属微粒脱落，传统夹具摩擦产生＞5μm颗粒。
方案：D-166-1套件+EPDM护套，配合无油润滑青铜衬套。
验证：离子风机下颗粒物检测＜100颗/m³（超ISO Class 3标准）
