隔膜提升阀的核心工作原理

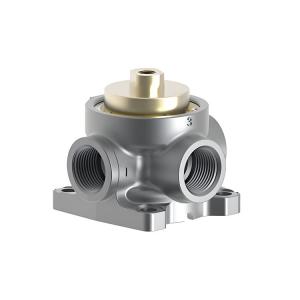

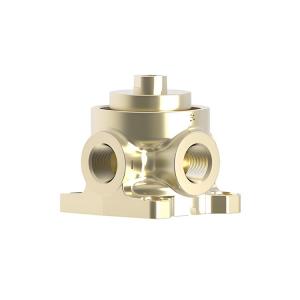

Humphrey 500AB310隔膜提升阀的核心技术原理建立在精密的气动控制与机械结构协同的基础上，通过一系列创新设计解决了传统阀门在气密性和响应速度上的固有矛盾。该阀门采用空气先导控制模式，与传统电磁阀或机械驱动阀门相比，在易燃易爆、强腐蚀等严苛工业环境中展现出显著优势。其工作过程可分为三个精密配合的阶段，共同构成高效可靠的流体控制机制。
不平衡空气弹簧复位机制
500AB310的核心创新在于其革命性的不平衡空气弹簧复位系统，这一设计彻底改变了传统依赖机械弹簧的复位方式。在非工作状态下，阀腔上腔持续通入0.3-0.5MPa的稳压空气，形成稳定的气压环境。这一气压作用于弹性隔膜上表面，产生持续向下的压力，使隔膜紧密贴合在精加工的阀座密封面上，形成初始密封。当系统压力波动时，该气压能自适应调整密封比压，确保不同工况下的密封可靠性。
动态响应过程：当先导信号触发时，控制腔室在毫秒级时间内完成充排气过程。压缩空气通过1/8 NPSF先导口迅速进入控制腔，在隔膜上表面形成超过复位弹簧预紧力的压力。这一压力差驱动隔膜组件克服空气弹簧压力，实现精准的4mm行程提升，阀门瞬间开启。
流量控制特性：阀门采用全通径流道设计，通道直径与管道内径完全匹配，有效避免了传统堰式隔膜阀的节流效应。结合隔膜的抛物线形变特性，500AB310在60%行程范围内实现了接近线性的流量特性，Cv值高达2.67，远超同类产品水平。
先导控制逻辑与流体动力学优化
500AB310的空气先导控制系统采用三端口双位置（3/2）设计，通过微型化流道和优化先导气压路径实现了惊人的响应速度。先导气路经过多级整流与阻尼处理，消除了压力波动对主阀工作的干扰，确保控制信号稳定可靠。主阀与先导阀之间的联动采用直接作用式设计，无需机械杠杆传动，减少了响应延迟和机械磨损。
先导阀-主阀联动机制：当先导信号到达时，控制活塞在气压作用下瞬时动作，通过刚性推杆直接作用于隔膜组件。这一直接传动方式避免了传统隔膜阀的弹性变形延迟，使阀门启闭时间控制在100ms以内，满足600次/分钟的高频切换需求。
流体动力学优化：阀体内部流道采用计算流体动力学（CFD）优化设计，消除了湍流区和局部涡流现象。在阀腔关键部位设置的四组引流筋板，有效引导介质流动方向，减少了对隔膜的直接冲击。结合表面粗糙度Ra≤0.8μm的镜面抛光处理，显著降低了含颗粒介质在密封面上的沉积风险。
温度-压力自适应结构
针对工业环境中常见的温度波动问题，500AB310采用热补偿结构设计，确保在-20℃至150℃工作温度范围内保持稳定密封。核心创新在于阀座支撑环采用不锈钢-聚四氟乙烯复合结构，两种材料的热膨胀系数差异形成了自适应密封机制：温度升高时，聚四氟乙烯内衬的膨胀率高于金属阀体，反而增加了密封比压，补偿了高温导致的材料软化问题。
材料选择：隔膜采用丁纳橡胶（NBR）-聚四氟乙烯（PTFE）复合层压结构，兼顾了弹性和耐腐蚀性双重需求。阀体则选用高强度黄铜合金，兼顾了耐腐蚀性和导热性，在温度突变工况下有效减少了热应力变形。
极端工况应对：在蒸汽应用场景中，阀门特别设计了双道迷宫式散热槽，将阀腔工作温度有效控制在225°F（107℃）安全阈值内。同时，隔膜中央嵌入不锈钢骨架环，防止热介质导致的蠕变变形，确保高温下的密封完整性。
