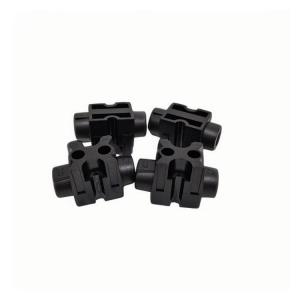

Staubli绝缘组件 15.5251的设计

分类：技术中心 440人浏览 2025-07-17

标签：Staubli 绝缘组件 15.5251 分享到：

核心功能

作为P1/100系列大电流插头（如P1/100-SSK/P1/100-SSL）的核心绝缘体，15.5251 提供三重保障：

电气隔离：6 kV/2级绝缘协调，阻断500 V~600 V高压击穿风险；

机械稳定：PC材质（UL94-V0）抵抗-40°C~125°C极端温度及振动冲击；

精密定位：内置螺纹销孔，固定浮动接触件，补偿±2°轴向偏移（见文档P16图示）。

配套使用方案

1. 标准配套组件

角色部件号功能描述

绝缘体 15.5251 主体绝缘，黑色PC材质

插针模块 04.0401 SP6-P1/100-SK（短引脚）

紧定螺钉 15.5253 M6×12，固定绝缘体与插针

完整插头 15.0150 P1/100-SSK（预组装成品）

安装关键：需在接触面涂抹Klubertemp®润滑脂（文档P42），降低插拔力至25N，延长5000次插拔寿命。

2. 高压场景强化方案

当用于600 V系统（如光伏逆变器）时，需同步配置：

间距增强：加装隔离垫片（如D-P4/50PC），确保带电体与安装面≥3.2 mm；

热管理：配合银镀层插针（接触电阻150μΩ），控制温升≤49K（UL 1977测试标准）。
