氧气气体分析仪原理及特点

分类:技术中心 94人浏览 2021-02-02
分享到:

气体分析仪定义

气体分析仪可测量或追踪样气中特定气体的浓度。


在工业中,气体分析仪用于测量氧气,一氧化碳,氮氧化物,二氧化硫或任何其他气体的浓度,以实现过程的平稳运行并节省燃料并保护环境。

氧气分析仪

有四种类型的氧气测量方法;


1.氧化锆型

像氧化锆固体电解质在高温下表现出氧离子的传导性温度 800摄氏度的。

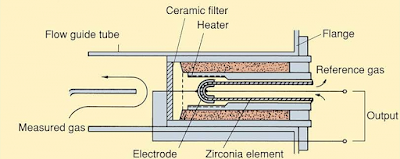

氧化锆分析仪的工作原理

多孔铂电极附在氧化锆元件的两侧以被加热,并且使部分氧浓度不同的气体与氧化锆的各个表面接触,该装置用作氧浓缩池。




这导致在两个电极之间产生电动势,并且感应电压与氧气浓度成正比。


氧化锆分析仪的优势

氧化锆氧气分析仪可以直接安装在燃烧过程中,无需取样。


氧化锆分析仪的缺点

如果样品中存在可燃气体,则氧化锆分析仪会发生测量误差,因此不建议测量可燃气体。


2.顺磁氧气分析仪

顺磁性氧测量方法利用了氧的顺磁性。当氧气通过磁场时,氧离子会被磁场吸引,因此,这种顺磁性的氧气具有优势。


钝器用于使光源发出的光偏转,并且光的偏转由光检测器检测,该光检测器与氧气的浓度成正比。


该分析仪是哑铃型顺磁性氧气分析仪。由于该分析仪基于氧气的磁化率大于共存气体,因此可以确保不受共存气体影响的稳定测量。


该分析仪适用于测量易燃气体中的氧气浓度。测量原理取决于氧分子的强磁性。因此,测量几乎不受磁性比氧气弱的其他分子的影响。


顺磁气体分析仪的优势

1.这种分析仪适用于测量易燃气体中的氧气浓度。


2.它的尺寸小,易于处理。


3.我们可以将此ttpe分析仪与各种电源配合使用。


4.它的输出是线性的单元格,

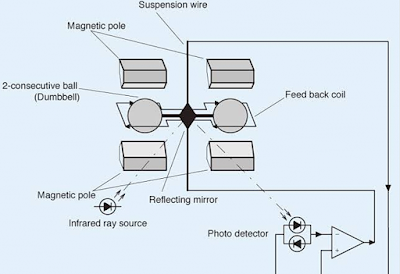

顺磁氧气分析仪的工作原理

两个充满氮气的玻璃球被强金属悬浮。首先,这些球在均匀的磁场中保持平衡。





当具有大磁化率的氧分子在那里流动时,分子被拉向更强的磁场区域,并且球体移离该区域。用光源,反射镜和光接收元件检测球的最终偏差,然后使电流流过反馈回路进行控制,以使球可以返回到初始平衡状态。流过反馈回路的电流与氧气浓度成正比。因此,氧浓度被转换成电信号。

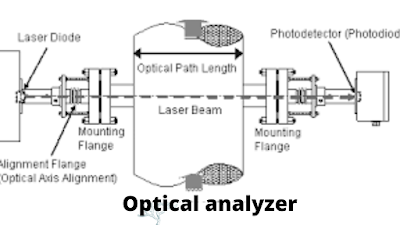

3.光学式氧气分析仪

在光学分析仪中,TDL可调谐二极管激光器用于测量气体浓度,吸收的激光量与气体浓度成正比。因此,激光的吸收更多,意味着样气中的气体浓度很高。

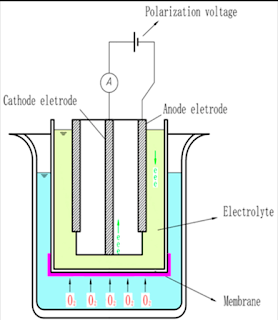

4.电化学式氧气分析仪

在这种类型的氧气分析仪中,氧气溶解在电解液中,两个电极(阳极和阴极)用于测量流经电解液的电流,该电流与溶液中的氧气浓度成正比,这是一种非常简单的化学方法用于氧气分析。
