气动扳手使用方法和注意事项

分类：技术中心 1471人浏览 2020-12-02

气动扳手的定义

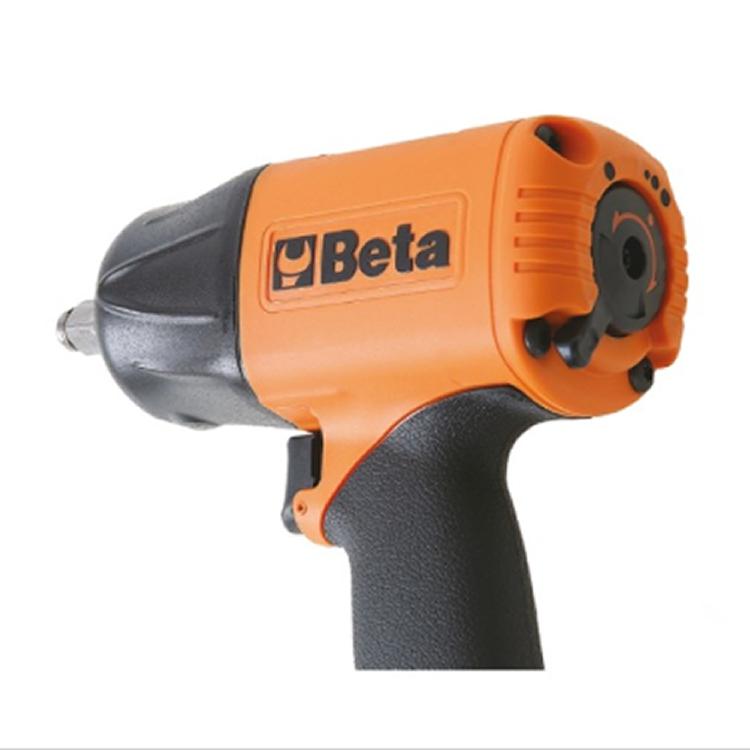

气动扳手（Air Impact wrench），也称为是棘轮板手及电动工具总合体，主要是一种以最小的消耗提供高扭矩输出的工具。它通过持续的动力源让一个具有一定质量的物体加速旋转，然后瞬间撞向出力轴，从而可以获得比较大的力矩输出。
压缩空气是最常见的动力源，不过也有使用电动或液压的，用电池做动力源的扭矩扳手也是备受欢迎。
气动扳手被广泛应用在许多行业，如汽车修理，重型设备维修，产品装配（通常称为“脉冲工具”和专为精确的扭矩输出），重大建设项目，安装钢丝螺套，以及其他任何一个地方的高扭矩输出需要。
气动扳手可在每一个标准的棘轮插座驱动器大小，从小型的1 / 4“驱动器的工具小组装和拆卸，到3.5 ”都有。
气动扳手一般不适用于紧固器件本体为陶瓷类、塑料类的安装件的紧固。

分类和使用方法
气动扳手一般分为两类，一类是常规性也就是很普通的冲击扳手，一类是脉冲气动扳手，两者的区别是，前者不能定扭矩，而后者可以。气动扭矩扳手就是属于后者。

气动扭矩扳手是一种以高压气泵为动力源的扭矩扳手。是由一个或两个有力的气动马达来驱动带有三层或更多周转齿轮的扭矩倍增器。经由调整气体压力来控制扭矩大小，为允许特定的扭矩需求设定，每台工具都配有专用的气压先对扭矩的对照图表和校正报告。且为能更进一步的应用，气动扭矩扳手可同时搭配扭矩传感器，使输出的扭矩更精确。在获得所需的扭矩后可使用合适的回路系统以手动或自动来关闭气源。
气动扭矩扳手是一种手持式旋转气动工具，可以精确设定扭矩，用于完成螺母和螺栓的锁紧或拆卸工作；控制部分通过调压器和功率管理系统实现，机械部分采用行星齿轮减速机构。
气动扭矩扳手的操作是安静的——低于85dB(A)，绝对无冲击作用，降低了对工具、套筒和被锁物的损坏，这两个因素可以让使用工具的人操作舒适、减少疲劳，提高安全性，扭矩最大可达300,000N.m。
气动扭矩扳手提供了精确的扭矩控制——重复度为±5%，配备传感器+电磁阀开关，重复度可达±2%。气动扭矩扳手以其体积小、重量轻、单位重量输出功率大，可以实现大扭矩输出、反作用力小、环境污染小，成本低等优点，广泛使用在航空航天，矿山，石化，铁路，建筑，重型车辆装配维护，重型设备装卸等众多领域，特别是在产品生产装配线得到广泛的应用，尤其是需要大扭矩的场合。

操作注意事项
注意事项：
在操作前注意换向开关的位置，以便在操作进气阀时了解旋转方向
请务必保证进入扳手气动马达的压缩空气：最大气压为6.0bar的洁净干燥空气。否则，可能/不可避免导致传动系统故障、超速、破裂、输出扭矩错误等危险情形。
确保所有的软管及其它连接装置尺寸正确、安装牢固；切勿使用已损坏的、磨损或老化的空气软管及其它连接装置；建议在供气线路上安装一个紧急关闭阀门，并要让他人了解它的安装位置。
在操作机器前，务必检查油杯里是否有足够的润滑油，在缺少或没有润滑的情况下，会加快气动马达叶片磨损速度，导致工具性能降低、维护工作增加。
身体姿态必须保持平衡和稳定，在操作本工具时不要幅度过大。在开启和操作工具的过程中，请预防和警惕运动中扭矩和力量的突然变化。
如软管故障或连接断裂，可在软管上流安装一尺寸合适的空气保险装置，并在软管内部不关断的情况下，通过任何软管连接使用稳固装置来防止软管的摆动。
本工具为带反作用力臂的扭矩工具，机器产生的巨大扭矩都由反作用力臂吸收，
所以，在操作时都必须为反作用力臂寻找足够强度的支撑点。鉴于安全考虑，在机器工作时，务必远离反作用力臂的工作范围，否则，将可能/不可避免的对人身造成巨大的伤害。
（Q）PTW系列气动扭矩扳手通过对机械档位、气源处理元件、功率管理系统的调节来实现扭矩的精确控制，操作如下：
机械档位：查扭矩对照表，将换档旋钮调整至1档或2档。
按照以下方法将气源压力调整至需要的压力。
向上提起调压螺帽，顺时针方向转动可增加压力，逆时针方向转动可减小压力。
调整至使用压力后，务必将调压螺帽压下固定。
在调整压力时，会有微量的泄露，属正常现象。
参考扭矩对照表，将功率调节旋钮调到合适的位置,1为最小，4为最大。
此系统允许操作者降低正向的最大输出功率。但功率管理系统对反向
的输出功率没有影响。
功率级别指示仅做参考之用，并不表示具体的功率。使用可变阀杆，可
以进一步调整正向或反向的输出功率。

维护
1.需要有正确的供气系统。这样，产品才能更久更好的使用
2.不可以任意的拆除工具中的零件后操作。不仅影响安全而且可能损坏工具
3.工具有故障，不能达到原有功能，不能再继续使用，要立刻检查。
4.定期检查，保养工具，添加润滑油！
5.使用各式工具，遵照各种安全规定和使用说明书
6.选择合适的工具去做事情！
