电流传感器的分类及工作原理

分类:技术中心 2499人浏览 2020-09-30
分享到:
       电流传感器,传感器的一种,用于实现对电流的感应,小小的电源设备已经融合了越来越多的新技术。例如开关电源、硬开关、软开关、稳压、线性反馈稳压、磁放大器技术、数控调压、PWM、SPWM、电磁兼容等等。实际需求直接推动电源技术不断发展和进步,为了自动检测和显示电流,并在过流、过压等危险情况发生时具有自动保护功能和更高级的智能控制,具有传感检测、传感采样、传感保护的电源技术渐成趋势,检测电流或电压的传感器应运而生并在我国逐渐受到广大电源设计者的青睐。在我们的日常生活中已经无处不见它的身影,如家用电器、电动车、变频器等等,那么电流传感器是如何来实现对电流的测量的呢?

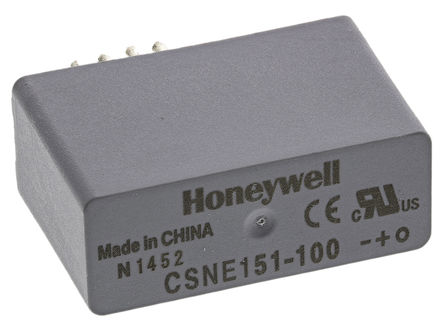

Honeywell闭合回路电流传感器 CSNE151
一、电流传感器简介
       电流传感器,英文名称为current Sensor,又称为磁传感器,是利用霍尔磁平衡原理来完成被测电流信息的感应并将其输出为所需形式信息的一种检测装置,具有灵敏度高、抗干扰性强的特点,现已在智能电网、家用电器、电脑硬盘等生活必需品上都得到了广泛的应用。

二、电流传感器分类
       电流传感器根据不同的分类形式具有不同的分类方法,其根据工作原理的不同可分为电子式电流互感器、电磁式电流互感器和分流器,其中电子式电流互感器包括变频功率传感器、罗柯夫斯基电流传感器、霍尔电流传感器等,较电磁式电流传感器而言具有更宽的传输频带、更小的尺寸、更轻的重量、更小的二次负荷容量等,逐步占据电流传感器的大部分市场。接下来我们就以经典的霍尔电流传感器为例来讲述电流传感器原理。

三、霍尔电流传感器工作原理
      霍尔电流传感器基于霍尔效应,利用霍尔磁平衡原理来对各种类型的电流实现测量,首先在霍尔元件的控制电流端输入被测电流,其次在霍尔元件平面的法线方向施加磁场(强度为B),最后便会在霍尔元件的输出端产生一个电势,称为霍尔电势(方向垂直于电流方向和磁场方向),该电势的波形与输入电流一致,因此可以精确地反映出被测电流的变化情况。

四、光纤电流传感器工作原理
       光纤电流传感器是一种新型的电流传感器,它以光纤为传输介质,基于法拉第磁光效应来完成对电流的感应。法拉第效应指的是线偏振光传播过程中,若加一与其传播方向平行的磁场,则光的振动方向将会发生偏转,且其偏转的角度受磁场强度和光穿介质长度成正比。基于这种原理形成的光纤电流传感器具有易安装、抗干扰性强、传输损耗小等特点,正逐步得到更广泛的应用。
