输入输出模块介绍

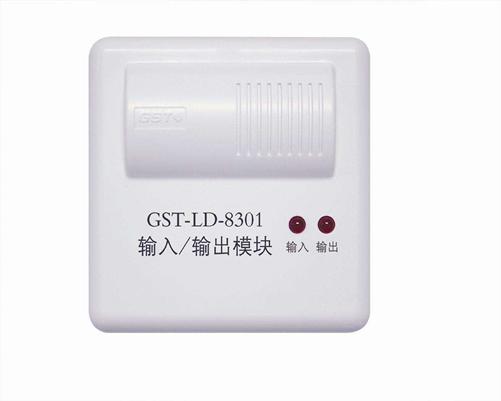

输入输出模块也称为控制模块，在有控制要求时可以输出信号，或者提供一个开关量信号，使被控设备动作，同时可以接收设备的反馈信号，以向主机报告，是火灾报警联动系统中重要的组成部分，市场上的输入输出模块都可以提供一对无源常开/常闭触点，用以控制被控设备，部分厂家的模块可以通过参数设定，设置成有源输出（如海湾GST-LD-8301),相对应的还有双输入输出模块、多输入输出模块等等。
功能作用
火灾报警时，报警控制器通过输出模块启动需要联动的外控设备，如防排烟阀、送风阀、防火卷帘门、风机、警铃等，并可接受设备的动作回答。
输出模块连接在控制器的回路总线上，可以安装在所控设备的附近，也可安装在楼层端子模块箱内。采用电子写码，可以现场编码。输出模块的输出控制逻缉可以根据工程情况编程完成。当控制器接收到探测器的报警信号后，根据预先编入的程序，控制器通过总线将联动控制信号输送到输出模块，输出模块启动需要联动的消防设备；设备动作后会接受一个信号回答。
详情描述
特点
输入/输出模块是一种总线制控制接口，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。主要用于防火卷帘门的位置控制，能控制其从上位到中位，也能控制其从中位到下位，同时也能确认防火卷帘门是处于上、中、下的哪一位。该模块也可作为两个独立的输入/输出模块使用。
输入/输出模块具有两个编码地址，两个编码地址连续，最大编码为242，可接收来自控制器的二次不同动作的命令，具有二次不同控制输出和确认二个不同输入回答信号的功能。此模块所需输入信号为常开开关信号，一旦开关信号动作，将此开关信号通过联动总线送入控制器，联动控制器产生报警并显示出动作设备的地址号。当模块本身出现故障时，控制器也将产生报警并将模块编号显示出来。本模块具有两对常开、常闭触点及两组有源输出，输入、输出具有检线功能。
模块的编码方式为电子编码，在编入一个编码地址后，另一个编码地址自动生成为：编入地址+1。
主要技术指标
（1）工作电压：总线电压：总线24V，电源电压：DC24V
（2）监视电流：总线电流≤1mA，电源电流≤6mA
（3）动作电流：总线电流≤4mA，电源电流≤35mA
（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接
（5）输出容量：DC24V/1A（两组输出最大容量之和为DC24V/1A）
（6）输出控制方式：脉冲、电平（继电器常开/常闭无源触点输出，脉冲启动时继电器吸合时间为10s）
（7）出厂设置：两路常开检线方式
（8）使用环境：温度：-10℃～+55℃，相对湿度≤95%，不结露
（9）外壳防护等级：IP30
（10）外形尺寸：110mm×86mm×43Mm（带底壳）
连线方式
模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。模块为有源输出时,有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。
