什么是断路器,断路器有哪些用途?

分类:技术中心 3643人浏览 2021-03-16
分享到:

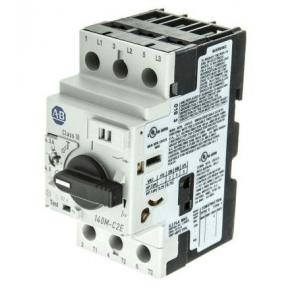

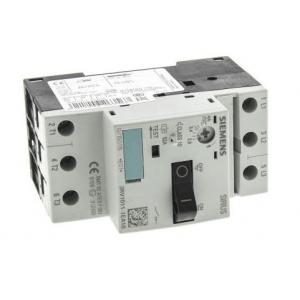

      断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器。

      断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前,已获得了广泛的应用。

      电的产生、输送、使用中,配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备,低压断路器则是一种使用量大面广的电器。

工作原理
      断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。当短路时,大电流(一般10至12倍)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作(电流越大,动作时间越短)。

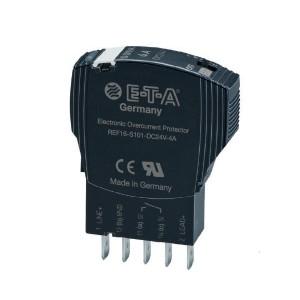

      有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流异常时微处理器发出信号,使电子脱扣器带动操作机构动作。
      断路器的作用是切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行。而高压断路器要开断1500V,电流为1500-2000A的电弧,这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。
      吹弧熄弧的原理主要是冷却电弧减弱热游离,另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散,同时把弧隙中的带电粒子吹散,迅速恢复介质的绝缘强度。
      低压断路器也称为自动空气开关,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。
      低压断路器具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点,所以被广泛应用。结构和工作原理低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
      低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。当电路欠电压时,欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时,按下起动按钮,使线圈通电。

主要特性

      断路器的特性主要有:额定电压Ue;额定电流In;过载保护(Ir或Irth)和短路保护(Im)的脱扣电流整定范围;额定短路分断电流(工业用断路器Icu;家用断路器Icn)等。

      额定工作电压(Ue):这是断路器在正常(不间断的)的情况下工作的电压。

      额定电流(In):这是配有专门的过电流脱扣继电器的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值,不会超过电流承受部件规定的温度限值。
      短路继电器脱扣电流整定值(Im):短路脱扣继电器(瞬时或短延时)用于高故障电流值出现时,使断路器快速跳闸,其跳闸极限Im。
      额定短路分断能力(Icu或Icn):断路器的额定短路分断电流是断路器能够分断而不被损害的最高(预期的)电流值。标准中提供的电流值为故障电流交流分量的均方根值,计算标准值时直流暂态分量(总在最坏的情况短路下出现)假定为零。工业用断路器额定值(Icu)和家用断路器额定值(Icn)通常以kA均方根值的形式给出。
      短路分断能力(Ics):断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。国标《低压开关设备和控制设备低压断路器》(GB14048.2—94)对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释:
1、断路器的额定极限短路分断能力:按规定的实验程序所规定的条件,不包括断路器继续承载其额定电流能力的分断能力;
2、断路器的额定运行短路分断能力:按规定的实验程序所规定的条件,包括断路器继续承载其额定电流能力的分断能力;

3、额定极限短路分断能力的试验程序为O—t—CO。

其具体试验是:把线路的电流调整到预期的短路电流值(例如380V ,50kA),而试验按钮未合,被试断路器处于合闸位置,按下试验按钮,断路器通过50kA短路电流,断路器立即开断(open简称O),断路器应完好,且能再合闸。t为间歇时间,一般为3Min,此时线路仍处于热备状态,断路器再进行一次接通(close简称C)和紧接着的开断(O),(接通试验是考核断路器在峰值电流下的电动和热稳定性)。此程序即为CO。断路器能完全分断,则其极限短路分断能力合格。

4、断路器的额定运行短路分断能力(Icn)的试验程序为O—t—CO—t—CO。它比Icn的试验程序多了一次CO,经过试验,断路器能完全分断、熄灭电弧,就认定它的额定运行短路分断能力合格。


     因此,可以看出,额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次,至于以后是否能正常接通及分断,断路器不予以保证;而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。

     IEC947—2《低压开关设备和控制设备低压断路器》标准规定:A类断路器(指仅有过载长延时、短路瞬动的断路器)的Ics可以是25%、50%、75%和100%。B类断路器(有过载长延时、短路短延时、短路瞬动的三段保护的断路器)的Ics可以是Ics的50%、75%和100%。因此可以看出,额定运行短路分断能力是一种比额定极限短路分断电流小的分断电流值。一般来说,具有过载长延时、短路短延时和短路瞬动三段保护功能的断路器,能实现选择性保护,大多数主干线(包括变压器的出线端)都采用它作主保护开关。不具备短路短延时功能的断路器(仅有过载长延时和短路瞬动二段保护),不能作选择性保护,它们只能使用于支路。IEC92《船舶电气》指出:具有三段保护的断路器,偏重于它的运行短路分断能力值,而使用于分支线路的断路器,应确保它有足够的极限短路分断能力值。
     无论是哪种断路器,虽然都具备Icu和Ics这两个重要的技术指标。但是,作为支线上使用的断路器,可以仅满足额定极限短路分断能力即可。较普遍的偏颇是宁取大,不取正合适,认为取大保险。但取得过大,会造成不必要的浪费(同类型断路器,其H型—高分断型,比S型—普通型的价格要贵1.3倍~1.8倍)。因此支线上的断路器没有必要一味追求它的运行短路分断能力指标。而对于干线上使用的断路器,不仅要满足额定极限短路分断能力的要求,同时也应该满足额定运行短路分断能力的要求,如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否,将会给用户带来不安全的隐患。
      断路器是一种基本的低压电器,断路器具有过载、短路和欠电压保护功能,有保护线路和电源的能力。
      主要技术指标是额定电压、额定电流。断路器根据不同的应用具有不同的功能,品种、规格很多,具体的技术指标也很多。
      断路器自由脱扣:断路器在合闸过程中的任何时刻,若是保护动作接通跳闸回路,断路器完全能可靠地断开,这就叫自由脱扣。带有自由脱扣的断路器,可以保证断路器合闸短路故障时,能迅速断开,可以避免扩大事故的范围。

组成部分

内部附件

     辅助触头:与断路器主电路分、合机构机械上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或联锁。例如向信号灯、继电器等输出信号。塑壳断路器壳架等级额定电流100A为单断点转换触头,225A及以上为桥式触头结构,约定发热电流为3A;壳架等级额定电流400A及以上可装两常开、两常闭,约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。


     报警触头:用于断路器事故的报警触头,且此触头只有当断路器脱扣分断后才动作,主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣,报警触头从原来的常开位置转换成闭合位置,接通辅助线路中的指示灯或电铃、蜂鸣器等,显示或提醒断路器的故障脱扣状态。由于断路器发生因负载故障而自由脱扣的机率不太多,因而报警触头的寿命是断路器寿命的1/10。报警触头的工作电流一般不会超过1A。


     分励脱扣器:分励脱扣器是一种用电压源激励的脱扣器,它的电压与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70%-110%之间的任一电压时,就能可靠性的分断断路器。分励脱扣器是短时工作制,线圈通电时间一般不能超过1S,否则线就会被烧毁。塑壳断路器为防止线圈烧毁,在分励脱扣线圈串联一个微动开关,当分励脱扣器通过衔铁吸合,微动开关从常闭状态转换成常开,由于分励脱扣器电源的控制线路被切断,即使人为的按住按钮,分励线圈始终不会再通电这就避免了线圈烧损情况的产生。当断路器再扣合闸后,微动开关重新处于常闭位置。


     欠电压脱扣器:欠电压脱扣器是在它的端电压降至某一规定范围时,使断路器有延时或无延时断开的一种脱扣器,当电源电压下降(甚至缓慢下降)到额定工作电压的70%至35%范围内,欠电压脱扣器应运作,欠电压脱扣器在电源电压等于脱扣器额定工作电压的35%时,欠电压脱扣器应能防止断路器闭合;电源电压等于或大于85%欠电压脱扣器的额定工作电压时,在热态条件下,应能保证断路器可靠闭合。因此,当受保护电路中电源电压发生一定的电压降时,能自动断开断路器切断电源,使该断路器以下的负载电器或电气设备免受欠电压的损坏。使用时,欠电压脱扣器线圈接在断路器电源侧,欠电压脱扣器通电后,断路器才能合闸。


外部附件
      电动操作机构:这是一种是用于远距离自动分闸和合闸断路器的一种附件,电动操作机构有电动机操作机构和电磁铁操作机构两种,电动机操作机构为塑壳式断路器壳架等级额定电流400A及以上断路器,电磁铁操作机构适用于塑壳断路器壳架等级额定电流225A及以下断路器,无论是电磁铁或电动机,它们的吸合和转动方向都是相同,仅由电动操作机构内部的凸轮的位置来达到合、分,断路器在用电动机构操作时,在额定控制电压的85%-110%之间的任一电压下,应能保证断路器可靠闭合。
      转动操作手柄:适用于塑壳断路器,在断路器的盖上装转动操作手柄的机构,手柄的转轴装在它的机构配合孔内,转轴的另一头穿过抽屉柜的门孔,旋转手柄的把手装在成套装置的门上面所露出的转轴头,把手的圆形或方形座用螺钉固定的门上,这样的安装能使操作者在门外通过手柄的把手顺时针或逆时针转动,来确保断路器的合闸或分闸。同时转动手柄能保证断路器处于合闸时,柜门不能开启;只有转动手柄处于分闸或再扣,开关板的门才能打开。在紧急情况下,断路器处于"合闸"而需要打开门板时,可按动转动手柄座边上的红色释放按钮。

      加长手柄:是一种外部加长手柄,直接装于断路器的手柄上,一般用于600A及以上的大容量断路器上,进行手动分合闸操作。

      手柄闭锁装置:是在手柄框上装设卡件,手柄上打孔然后用挂锁锁起来。主要用于断路器处于合闸。

工作状态时,不容许其他人分闸而引起停电事故,或断路器负载侧电路需要维修或不允许通电时,以防被人误将断路器合闸。

工作条件
      周围空气温度:周围空气温度上限+40℃;○周围空气温度下限-5℃;周围空气温度24h的平均值不超过+35℃。
海拔:安装地点的海拔不超过2000m。
      大气条件:大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。
污染等级:污染等级为3级。


控制回路:

1、应能监视控制回路保护装置及其跳、合闸回路的完好性,以保证断路器的正常工作;
2、应能指示断路器正常合闸和分闸的位置状态,并在自动合闸和自动跳闸时有明显的指示信号;
3、合闸和跳闸完成后,应能使命令脉冲解除,即能切断合闸或跳闸的电源;
4、在无机械防跳装置时,应加装电气防跳装置;
5、断路器的事故跳闸信号回路,应按“不对应原理”接线;
6、对有可能出现不正常工作状态或故障的设备,应装设预告信号;
7、弹簧操作机构、手动操作机构的电源可为直流或交流,电磁操作机构的电源要求用直流。
