空气过滤减压阀是气动调节阀的一种辅助装置，输入压缩空气后，可向气动执行机构和阀门定位器提供 0.1～-1.0MPa洁净气源。通过调节弹簧可以设定出口压力。利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
在石油化工行业，阀门管道露天布置，腐蚀性环境。通常要求过滤减压阀采用不锈钢材质，并且要求能够耐-40低温环境。

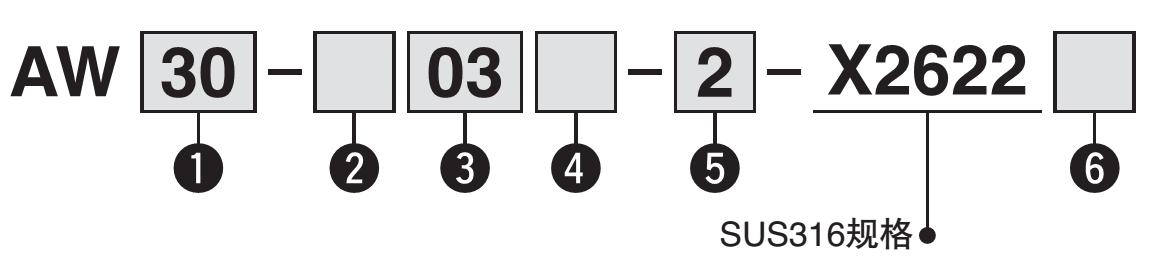

SMC公司AW-X2622系列不锈钢低温过滤减压阀在行业内应用非常广泛。

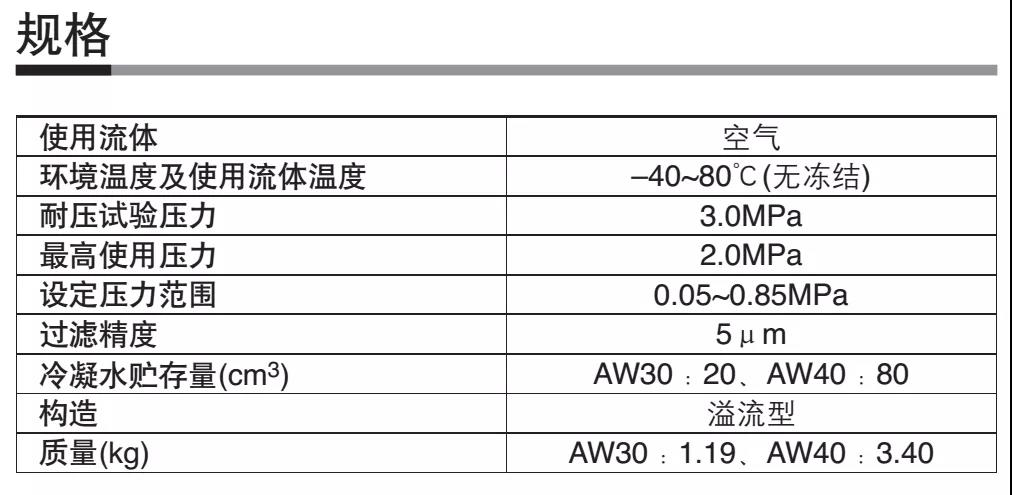

1.接口尺寸从 1/4"~1"（特殊规格可以向厂家咨询）；
2.SUS316材质；
3.环境和使用流体温度：-40~80℃；
4.符合NACE国际标准；
过滤器的工作原理
从进口流入的压缩空气，经导流板的切线方向的缺口强烈旋转，液态油水和固态污染物受离心作用，被甩到水杯的内壁上，再流至底部。
除去了液态油水及大颗粒杂质的压缩空气，通过滤芯进一步的清除微小颗粒，然后从出口流出。
档板能防止下部的液态油水被卷回气流中。聚积在水杯内的冷凝水，按动手动按钮，便可从排水口排出。
减压阀是将较高的进口压力，调节并降低到符合使用要求的出口压力（调压）。并保证调节后出口气压的稳定（稳压）的装置。
膜片式减压阀的工作原理
1.将手轮外拉，看到橘黄色色带后，顺时针旋转手轮。
2.调节弹簧被压缩，推动膜片下移，通过阀杆打开阀芯，则进口气压经阀芯调节降压，有压力输出。
3.出口压力气体经反馈通路进入膜片下腔，在膜片上产生一个向上推力。
4.最终膜片下部的压力和上部的弹簧力两者一致时（推力与调压弹簧力平衡时），出口得到稳定的气压力。
溢流型减压阀

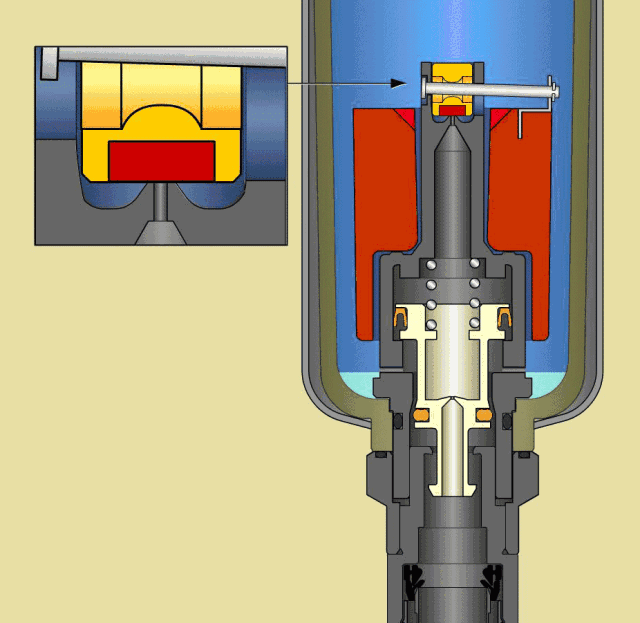

自动排水器的常开型和常闭型
常开型
当没有通入压缩空气的时候，排水口在弹簧力作用下打开的是常开型。
常闭型
当没有通入压缩空气的时候，排水口在弹簧力作用下闭合的是常闭型。
