磁感应传感器是一种将磁信号转换为电信号的装置。利用磁学量与其他物理量的变换关系，以磁场作为媒介，也可将其他非电物理量信号转换为电信号。
磁感应传感器是一种将磁信号转换为电信号的装置。利用磁学量与其他物理量的变换关系，以磁场作为媒介，也可将其他非电物理量信号转换为电信号。
磁感应传感器有两种驱动方式，一种是用永久磁铁驱动，另一种是用电磁线圈驱动。前者多用于检测，如用磁铁做成运动部件，一旦接近磁感应传感器便可使它吸合发出信号。后者多用于控制，若电磁线圈通电，触点便可吸合。用磁感应传感器来取代靠碰撞接触的行程开关，可提高系统的可靠性和使用寿命；因而在可编程序控制器中常用来作为行程到位的发信装置。
磁感应传感器的驱动
磁感应传感器有两种驱动方式。一是用永久磁铁驱动，二是用电磁线圈驱动。前者多用于检测，如用磁铁做成运动部件，一旦接近磁感应传感器便可使它吸合发出信号。后者多用于控制，若电磁线圈通电，触点便可吸合。用磁感应传感器来取代靠碰撞接触的行程开关，可提高系统的可靠性和使用寿命；因而在可编程序控制器中常用来作为行程到位的发讯装置。
磁感应传感器的种类
磁感应传感器的种类很多，一般可分为物性型和结构型两种类型。物性型磁传感器，如霍尔器件、霍尔集成电路、磁敏二极管和三极管、半导体磁敏电阻与传感器、强性金属磁敏器件与传感器等。结构型磁传感器，如电感式传感器、电容式传感器、磁电式传感器等。
工作原理

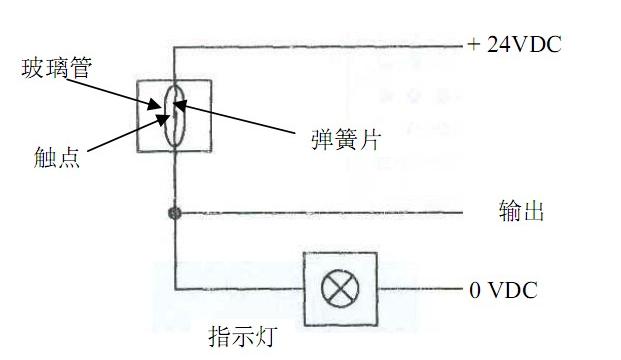

磁感应传感器是一种触点传感器，如图为其结构原理图。它由两片具有高导磁和低矫顽力的合金簧片组成，并密封在一个充满惰性气体的玻璃管中。两个簧片之间保持一定的重叠和适当的间隙，末端镀金作为触点，管外焊接引信。当传感器所处位置的磁感应强度足够大，两簧片相互吸引而使触点导通；当磁场减弱到一定程度时，在簧片本身弹力的作用下而释放。
磁感应传感器用永久磁铁驱动时，多作检测之用，如作为限位开关使用，取代靠碰撞接触的行程开关，可提高系统的可靠性和使用寿命，在PLC控制器中常用作位置控制的通讯信号。
