扭矩限制器的工作原理及选型指南

分类：技术中心 4031人浏览 2019-07-18

标签：扭矩限制器分享到：

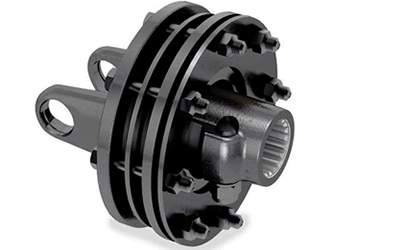

扭矩限制器（也叫安全联轴器、安全离合器，BMOOM限制器），是联接主动机与工作机的一种部件，主要功能为过载保护，扭力限制器是当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，打滑的同时也能一个信号输出停掉电机和减速机，当过载情形消失后自行恢复联结。这样就防止了机械损坏，避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面，以
螺帽或螺栓调整弹簧力，预设其滑动扭矩。按工作原理可分为摩擦式扭矩限制器和钢球式扭矩限制器(滚珠式扭矩限制器），应用范围：电子装备行业、自动化生产线、输送机行业等。

工作原理
摩擦式扭力限制器保护原理摩擦型扭力限制器是利用锁紧螺母来使弹簧产生弹力，作用于摩擦片上，链轮等轮状物体被夹在两片摩擦片之间，由于弹力的作用使得摩擦片和链轮间产生摩擦力，从而能传送扭矩。设备发生过载时，链轮和摩擦片之间产生相对滑动，但是两者之间依然保持着打滑时的扭矩（依然有扭矩传动，只不过带不动传动端了），此时主动端空转，传动端停掉。消除过载后，扭力限制器会自动复位。钢球式扭力限制器工作原理采用精密弹簧控制临界扭矩，可以达到非常精准的扭矩值,同一外形尺寸产品，可以更换不同的内置弹簧来确定不同的打滑扭矩,用于一端是轴，一端是传动的安装,也可根据客户要求配备联轴器，以方便客户轴对轴链接。设备发生过载时传动端先停掉，主动端空转，但是钢球式的在过载的瞬间，扭力限制器可以轴向位移，给一个位移量，在旁边配一个接近开关检测这个位移能给一个信号输出，报警或者停掉电机电机，实现完全自动化。消除过载后，复位方式为一圈唯一位置（或根据要求多点）复位。

选择方法:
1、由负荷条件或机器之设计强度,决定所需的滑动扭矩.如机器的负荷条件不祥,则将扭矩限制器的滑动扭矩设定为其安装轴相关电机所产生扭矩的1.2~2倍.
2、请选择扭矩范围和轴孔直径范围足够的扭矩限制器.由设在摩擦片间的中心构件厚度,决定正确的轴套长度.轴套的选择不可大于中心构件的宽度,中心构件的最大厚度　自动复位功能，消除过载后，重新启动驱动机便可自动复位；唯一位置复位功能，确保过载后的位置度或重复位置度；扭矩简单易调且易读，只需旋动调整螺母，再通过刻度盘及扭矩指示器即可轻松的将脱开扭矩值调至设定值。
