电位器的工作原理及选型指南

分类：技术中心 2539人浏览 2019-07-17

标签：电位器分享到：

电位器是可变电阻器的一种，是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。

电位器的工作原理
电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。

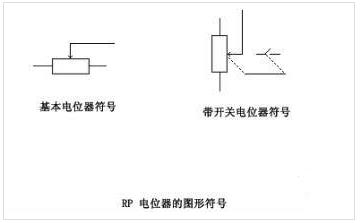

电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。电位器在电路中用字母R或RP（旧标准用W）表示，图1是其电路图形符号。

图1电位器电路图形符号

电位器选型指南
1、根据使用要求选择电位器的类型

在一般要求不高的电路中，或使用环境较好的场合，应首先选用合成碳膜电位器。合成碳膜电位器具有分辨力高、阻值范围宽、品种型号齐全，价格便宜的特点，但有耐湿性差和稳定性差的缺点，可以广泛应用在室内工作的家用电器设备上。比如，半导体收音机用的带开关的音量电位器，可选用合成碳膜电位器;电视机中的电量调节电路可选用直滑式碳膜电位器;其他家用电器中的高负载及微调电位器也可选用合成碳膜电位器。另外合成碳膜电位器的机械寿命长，可以使用在要求耐磨寿命长的电路中。

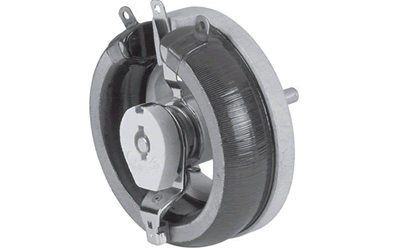

如果电路需要精密地调节，而且消耗的功率较大，应选用线绕电位器。线绕电位器由于分布参数较大，只适用于低频电路，所以在高频电路中不宜选用线绕电位器。另外，线绕电位器的噪声小，对要求噪声低的电路可选用这类电位器。

金属玻璃釉电位器的阻值范围宽，可靠性高，高频特性好、耐温、耐湿性好，是工作频率较高的电路和精密电子设备首选的电位器类型。另外，金属玻璃釉微调电位器可在小型电子设备中使用。

2、应根据用途选择阻值变化特性

电位器的阻值变化特性，应根据用途来选择。比如，音量控制的电位器应首选指数式电位器，在无指数式电位器的情况下可用直线式电位器代替，但不能选用对数式电位器，否则将会使音量调节范围变小;作分压用的电位器应选用直线式电位器;作音调控制的电位器应选用对数式电位器。
3、电位器的阻值变化特性，应根据用途来选择。比如，音量控制的电位器应首选指数式电位器，在无指数式电位器的情况下可用直线式电位器代替，但不能选用对数式电位器，否则将会使音量调节范围变小;作分压用的电位器应选用直线式电位器;作音调控制的电位器应选用对数式电位器。

电位器的参数主要有标称阻值、额定功率、最高工作电压、线性精度以及机械寿命等，它们是选用电位器的依据。当根据使用要求选择好电位器的类型后，就要根据电路的要求选择电位器的技术及性能参数。

不同电位器的机械寿命也不相同，一般合成碳膜电位器的机械寿命最长，可高达20万周，而玻璃釉电位器的机械寿命仅为100-200周。选用电位器时，应根据电路对耐磨性的不同要求，选用不同机械寿命参量的电位器。

4、注意对结构的要求

选用电位器时，要注意电位器尺寸的大小、轴柄的长短及轴端式样，以及轴上位置是否需要锁紧开关、单联还是多联、单圈还是多圈等，对结构上的具体要求。

对于需要经常调节的电位器，应选择轴端铣成平面的电位器，以便安装旋钮。对于不需要经常调节的电位器，可选择轴端有沟槽的电位器，以便用螺丝刀调整后不再转动，以保持工作状态的相对稳定性。对于要求准确并一经调好不再变动的电位器，应选择带锁紧装置的电位器。

带开关的电位器，开关部分用于电路电源的通断控制，而电位器部分用于对电量的调节。带开关电位器的开关形式有单刀单掷、单刀双掷和双刀双掷等，选择时应根据需要来确定。带开关的电位器分推拉式开关电位器和旋转式开关电位器两种。推拉式开关电位器在开关动作时，其动触点不参加动作，这样做的好处是:一来对电阻体没有磨损，二来也不会改变已装好的电位器的位置。旋转式电位器的开关每动作一次，动触点就要在电阻体上滑行一次，因此磨损大，会影响电位器的使用寿命。

单联电位器用于对单电量的调节，在收录机、CD唱机及其他立体声音响设备中用于调节两个声道的音量和音调的电位器应选择双联电位器。在精密电子设备、自动控制装置及计算机伺服控制等电路中，应全用多圈电位器。

在设计电子设备时，为了美化整机面板的布置或节省电位器在面板上所占的面积，一般应选用直滑式电位器。
