图文解析快速带你了解接地电阻测试仪

分类:技术中心 2071人浏览 2019-07-11
分享到:
大多数设施在遭遇雷击或者使用过程中出现过载电压时,电流会急剧飙升,如果没有一个安全的路径将电流导走,很容易造成人身触电、火灾、爆炸等事故。而接地电极就是这个电流疏散通道。

那么问题来了,如此重要的通道肉眼又看不见,

怎么知道它是安全畅通呢?

先从接地电阻说起起。
什么是接地电阻

衡量接地状态是否良好的一个重要参数就是接地电阻,它是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散的过程中所遇到的电阻总和。

接地电阻值多大才能保证接地状态良好呢?

目前没有一个固定标准,但通常有如下关系

● 理想情况下,接地电阻值应为零欧姆。

● NFPA和IEEE推荐接地电阻值为≤5.0欧姆。

● NEC 规定“ 确保系统对地阻抗小于EC 250.56中规定的 25 欧姆。在含有敏感性设备的设施内,应小于0.5欧姆或更小。”

● 电信行业往往采用5.0欧姆或更低作为其接地及压焊的限值。

为什么测试接地电阻

最初安装时,接地系统的接地电阻值很小,但是长期受到腐蚀性土壤的侵蚀,其电阻值就会增大,所以要定期对接地和接地连接进行检查。测量接地电阻及接地安全检测的工具,就叫接地电阻测试仪。

接地电阻的影响因素

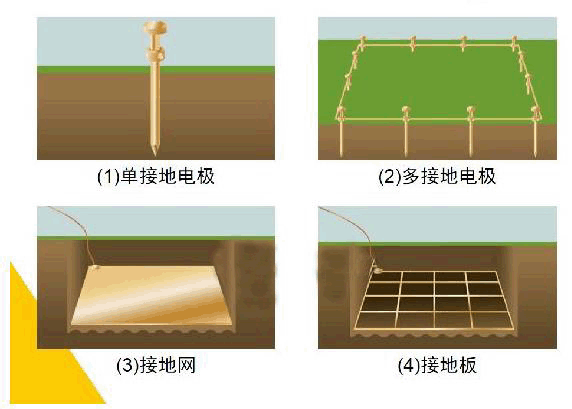

NEC规范(1987,250-83-3)要求接地电极与土壤接触的最小长度为2.5米(8.0英尺)。但是,有4个变量会影响接地电阻:
