电流表工作原理及选型技巧

分类：技术中心 1711人浏览 2019-06-21

标签：电流表分享到：

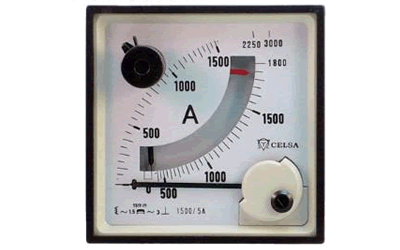

电流表是指用来测量交、直流电路中电流的仪表。在电路图中，电流表的符号为"圈A"。电流值以“安”或“A"为标准单位。

工作原理

电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表，就是我们平时实验室里用的那种。

一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器）。主要采用磁电系电表的测量机构。分流器的电阻值要使满量程电流通过时，电流表满偏转，即电流表指示达到最大。对于几安的电流，可在电流表内设置专用分流器。对于几安以上的电流，则采用外附分流器。大电流分流器的电阻值很小，为避免引线电阻和接触电阻附加于分流器而引起误差，分流器要制成四端形式，即有两个电流端，两个电压端。例如，当用外附分流器和毫伏表来测量200A的大电流时，若采用的毫伏表标准化量程为45mV（或75mV），那么分流器的电阻值为0.045/200=0.000225Ω（或0.075/200=0.000375Ω）。若利用环形（或称梯级）分流器，可制成多量程电流表。

选型指南

电流表和电压表的测量机构基本相同，但在测量线路中的连接有所不同。因此，在选择和使用电流表和电压表时应注意以下几点。

⒈ 类型的选择。当被测量是直流时，应选直流表，即磁电系测量机构的仪表。当被测量是交流时，应注意其波形与频率。若为正弦波，只需测出有效值即可换算为其他值（如最大值、平均值等），采用任意一种交流表即可；若为非正弦波，则应区分需测量的是什么值，有效值可选用磁系或铁磁电动系测量机构的仪表，平均值则选用整流系测量机构的仪表。电动系测量机构的仪表常用于交流电流和电压的精密测量。

⒉ 准确度的选择。因仪表的准确度越高，价格越贵，维修也较困难。而且，若其他条件配合不当，再高准确度等级的仪表，也未必能得到准确的测量结果。因此，在选用准确准确度较低的仪表可满足测量要求的情况下，就不要选用高准确度的仪表。通常0.1级和0.2级仪表作为标准表选用；0.5级和1.0级仪表作为实验室测量使用；1.5级以下的仪表一般作为工程测量选用。

⒊ 量程的选择。要充分发挥仪表准确度的作用，还必须根据被测量的大小，合理选用仪表量限，如选择不当，其测量误差将会很大。一般使仪表对被测量的指示大于仪表最大量程的1/2~2/3以上，而不能超过其最大量程。

⒋ 内阻的选择。选择仪表时，还应根据被测阻抗的大小来选择仪表的内阻，否则会带来较大的测量误差。因内阻的大小反映仪表本身功率的消耗，所以，测量电流时，应选用内阻尽可能小的电流表；测量电压时，应选用内阻尽可能大的电压表。
