东芝电子元件及存储装置株式会社(“东芝”)宣布，推出其有刷直流电机驱动器IC系列产品的最新成员“TB67H450FNG”。新产品最大额定值为50V/3.5A[1]，能以宽泛的工作电压驱动电机。此外，该产品采用兼容引脚分配的小型HSOP8表面贴装进行封装，适用性更强。即将开始量产。

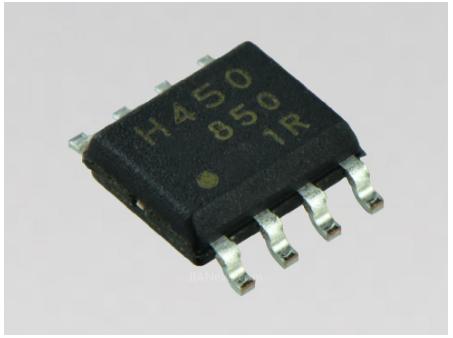

TB67H450FNG产品示意图
TB67H450FNG产品示意图
新IC能在4.5V至44V的供电电压下驱动有刷电机。它支持多种类型的应用，包括USB供电、电池供电和工业12至36V供电设备。此外，TB67H450FNG还具备3.5A电流驱动能力，可用于真空扫地机器人、冰箱和其他家电的电机驱动，以及办公设备、ATM机等多种应用。
为了满足低功耗的需求，东芝还通过新开发的电源电路优化了TB67H450FNG的待机电流消耗，当电机在停止运行时自动进入待机模式，并关闭VCC稳压器以进行内部电路操作。这有助于帮助OA设备和家用电器降低能耗，以及延长电池供电设备的电池使用寿命。
该IC采用小型表面贴装式HSOP8封装，通过封装散热焊盘设计，既能节省空间，又能实现良好的散热性能。
主要特性：
宽工作电压范围：4.5V至44V，适用于大电流驱动设备;
低待机电流消耗：1μA(最大值)@VM=24V，Ta=25°C;
采用兼容引脚分配的小型8引脚表面贴装HSOP8封装，并使用底部E型散热焊盘加强散热。
应用：
工业设备，包括OA设备和银行终端;家用电器(含真空扫地机器人);电池供电设备(电子锁和小型家用机器人);使用5V USB电源的设备。

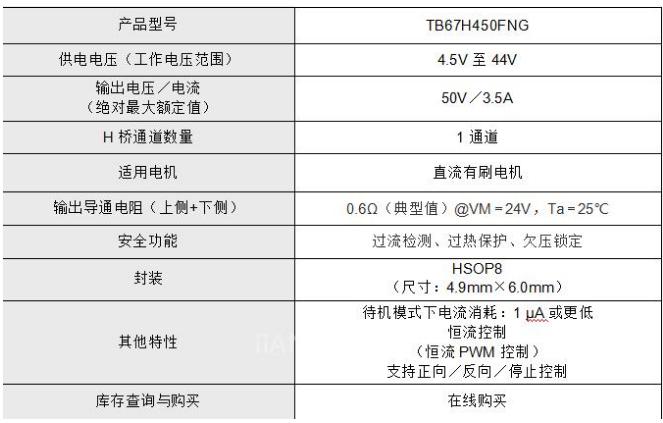

主要规格：
注释：[1] 实际电机驱动电流取决于使用环境与环境温度、电源电压等因素。
