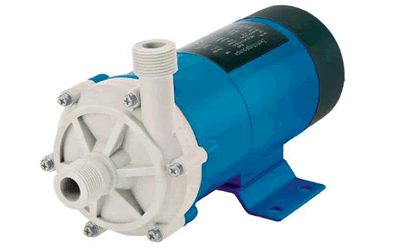

磁力泵主要由泵头、磁力传动器（、电动机、连接底板等几部分零件组成。磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。

磁力泵工作原理

无刷直流磁力驱动泵的磁铁与叶轮注塑成一体组成电机的转子，转子中间有直接注塑成型的轴套，通过高性能陶瓷轴固定在壳体中，电机的定子与电路板部分采用环氧树脂胶灌封于泵体中，定子与转子之间有一层薄壁隔离，无需配以传统的机械轴封，因而是完全密封。电机的扭力是通过矽钢片（定子）上的线圈通电后产生磁场带动永磁磁铁（转子）工作运转。对磁体进行n (n为偶数) 级充磁使磁体部分相互组成完整耦合的磁力系统。当定子线圈产生的磁极与磁铁的磁极处于异极相对，即两个磁极间的位移角Φ=0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ=2π/n，此时磁系统的磁能最大。去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动，带动磁转子旋转。

无刷直流水泵通过电子换向，无需使用碳刷，磁体转子和定子矽钢片都有多级磁场，当磁体转子相对定子旋转一个角度后会自动改变磁极方向，使转子始终保持同级排斥，从而使无刷直流磁力隔离泵有较高的转速和效率。

磁力隔离泵的定子与转子完全隔离，完全避免了传统的电机式无刷直流水泵存在的液体泄漏问题。而且可以完全潜水使用并且完全防水，有效的提高了泵的使用寿命及性能。

磁力泵故障排除

1、泵轴折断

磁力泵的泵轴采用的材料是99%的氧化铝瓷。

2、磁力泵轴承损坏。

磁力泵的轴承采用的材料是高密度碳，如遇泵断水或泵内有杂质，就会造成轴承的损坏。圆筒形联轴器内外磁转子间的同轴度要求若得不到保证，也会直接影响轴承的寿命。

3、磁力泵打不出液体

磁力泵打不出液体是泵最易出现的故障，其原因也较多。首先应检查泵的吸入管路是否有漏气的地方，检查吸入管内空气是否排出，泵内灌注的液体量是否足够，吸人管内是否有杂物堵塞，还应查一查泵是否反转(尤其是在换过电机后或供电线路检修过后)，还应注意泵的吸上高度是否太高。

通过以上检查若仍不能解决，可将磁力泵拆开检查。

值得注意的是，泵修了几遍查不出问题，应注意磁联轴器的工作是否正常

4、磁力泵扬程不足。
