常用的变频器都是根据生产机械的负载特性、调速范围、静态速度精度、启动转矩的要求来选择的；而常用变频器采用V/F控制方式或矢量控制方式；它所驱动的变频电机与普通电机区别很大，而这种电机适应的频率范围也很大，所以变频器长期低频运行对变频器不是没有危害；不过变频器长期低频运行，必须充分考虑它的安装环境与通风性能相对良好。如下图所示。
这里用V/F控制方式来说一下，变频器在改变电动机电源频率的同时改变电动机电源的电压，使电动机磁通保持一定，在较宽的调速范围内，电动机的效率、功率因数不下降。
因为是控制电压(V)与频率(F)之比，称之为V/F控制。而它V/F控制特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求。

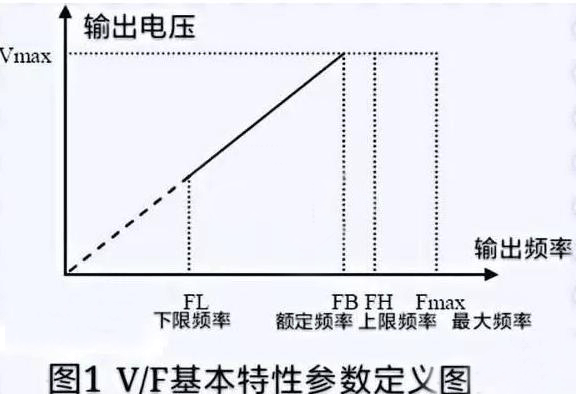

在变频器的输出频率从0Hz上升到基本频率的过程中，输出电压从0V成正比地上升到最大输出电压的V/F线，称为基本V/F线，比较典型的如图1所示。
图1为V/F基本特性参数定义它是现在应用得最多的一种形式的变频器，当变频器的输出频率从0Hz上升到50Hz时，输出电压从0V成正比地上升到380V。
从上图V/F特性参数定义图中可以看到有一个FL(它表示为下线最低频率)、FH(它表示上限频率)、FB(它表示额定频率)、Fmax(它表示最大频率)；例如这种V/F变频器最大频率范围在50～500Hz、额定频率为50Hz、基本运行频率为1～500Hz、基本最大输出电压为1～480V；
另外在变频器的V/F曲线设定一定要注意，对不同的负载性质而采取对应的设置；因为V/F曲线有多种控制设定；而且多点电压点也要根据自己使用负载情况来调整(0.00～100%)，变频器在出厂设置的缺省值不一定适合自己。
