2019年3月28日——东芝电子元件及存储装置株式会社(“东芝”)今日宣布，推出车载直流无刷电机(BLDC电机)无传感器预驱动器IC“TB9062FNG”，该IC适用于车载电动泵等汽车应用。样品现已上市，批量生产定于今年12月开始。
TB9062FNG示意图
该款新型预驱动器只需通过脉冲宽度调制(PWM)输入[1]就能控制BLDC电机，无需借助高性能MCU和软件。
与现有产品相比，TB9062FNG具备自动脉宽生成功能，可调节输出PWM占空比，以适应启动时的电池电压(VBAT)。同时提供速度软调节功能，通过抑制输出PWM占空比发生突变，防止出现失速的状况。上述功能有助于稳定电机控制。
TB9062FNG由硬件逻辑电路控制，不需要进行任何软件开发工作。此外，该器件还可实现VBAT超压检测、VBAT欠压检测、过流保护和过热保护电路。工作温度范围为-40°C到125°C，非常适用于汽车等对可靠性要求较高的应用环境。
主要特性：
Ø 使用硬件逻辑电路简化电机控制：
无需进行软件开发，只通过PWM输入就能确保电机控制;
Ø 启动时自动实现PWM脉宽控制：
根据VBAT调节PWM占空比，在启动时确保电机转动稳定;
Ø 速度自动软调节控制：
抑制输出PWM占空比发生突变，防止出现失速状况;
Ø 带有标志输出的多项异常检测功能：
VBAT过压检测、VBAT欠压检测、过热保护电路和限流。
主要应用：
车载电动泵：水泵、油泵和燃油泵;车载电扇。
该款新型预驱动器只需通过脉冲宽度调制(PWM)输入[1]就能控制BLDC电机，无需借助高性能MCU和软件。
与现有产品相比，TB9062FNG具备自动脉宽生成功能，可调节输出PWM占空比，以适应启动时的电池电压(VBAT)。同时提供速度软调节功能，通过抑制输出PWM占空比发生突变，防止出现失速的状况。上述功能有助于稳定电机控制。
TB9062FNG由硬件逻辑电路控制，不需要进行任何软件开发工作。此外，该器件还可实现VBAT超压检测、VBAT欠压检测、过流保护和过热保护电路。工作温度范围为-40°C到125°C，非常适用于汽车等对可靠性要求较高的应用环境。
主要特性：
Ø 使用硬件逻辑电路简化电机控制：
无需进行软件开发，只通过PWM输入就能确保电机控制;
Ø 启动时自动实现PWM脉宽控制：
根据VBAT调节PWM占空比，在启动时确保电机转动稳定;
Ø 速度自动软调节控制：
抑制输出PWM占空比发生突变，防止出现失速状况;
Ø 带有标志输出的多项异常检测功能：
VBAT过压检测、VBAT欠压检测、过热保护电路和限流。
主要应用：
车载电动泵：水泵、油泵和燃油泵;车载电扇。

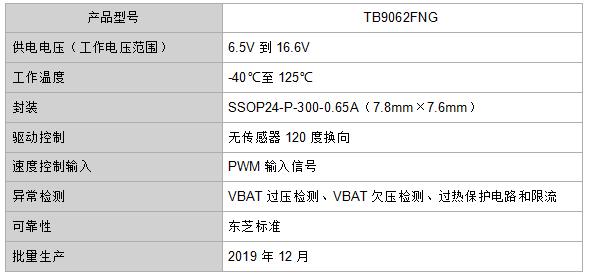

主要规格：
