接地是电机产品一个非常关键的安全保护要求，无论对电机本体还是对操作人员及配套设备；GB14711和GB755是电机产品非常关键的两个标准，对于接地的相关要求，标准中给出了具体的内容，但是不少电机厂家会因为认知或其他因素，对电机接地环节处置的不好。
标准要求：电机必须有符合规定的保护接地装置，电机机座与保护接地装置之间应有永久、可靠和良好的电气连接，当电机在设备底座上移动时，保护接地导体应仍能可靠连接。
实际生产应运中，对于大多数的电机产品，只在电机本体上留有接地标志和接地螺钉，接地线由客户提供；而对于长引线电机，接地线大多数由电机生产厂家提供。但鉴于供需双方对接地线的认知问题，总有一些电机的接地部分比较随意，无论是地线的颜色还是线径，很多都不符合要求。为了防止安全问题的发生，无论电机生产方还是使用方，都应该严格按规定执行。
电机接地保护的基本要求
●电机必须有符合规定的保护接地装置，电机机座与保护接地装置之间应有永久、可靠和良好的电气连接，当电机在设备底座上移动时，保护接地导体应仍能可靠连接。
●电机若采用接线端子连接接地导线，该接线端子符合具体要求，保护接地接线端子的连接应可靠锁紧，应能防止意外转动和防止减小电气间隙与爬电距离，不用工具应不能将其松开。
●保护接地端子除作保护接地外，不应兼作他用。
●保护接地导体和保护接地端子及其连接装置的材料应具有相容性，能抗电腐蚀且是电良好的导电体。若用黑色金属，则应电镀或用其他有效措施防止锈蚀。
●保护接地导体应有足够的韧性，应能承受电机振动应力，并对其应有适当保护措施防止在电机使用和安装时产生危险。
●保护接地连接应能保证确实贯穿油漆之类的非导电性涂料层。连接方式可为冷压接或其他等效手段，不应用铰接和仅靠锡焊。
●穿透弹性橡胶底座的接地体应是金属，不能用导电橡胶接地。
●保护接地端子的螺钉和接地导体应有足够截面，保护接地螺钉最小直径按表1。

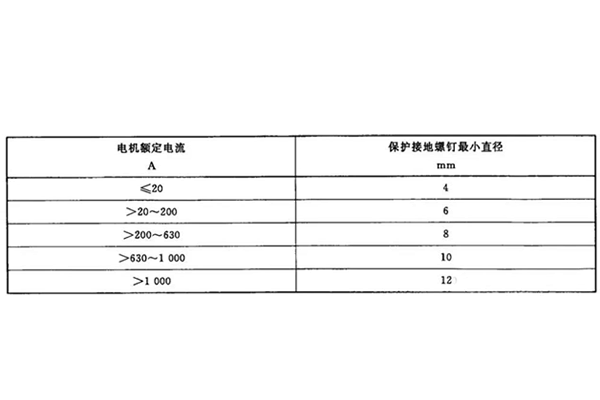

表1
●接地导体截面积应符合规定，具体数值见表2。

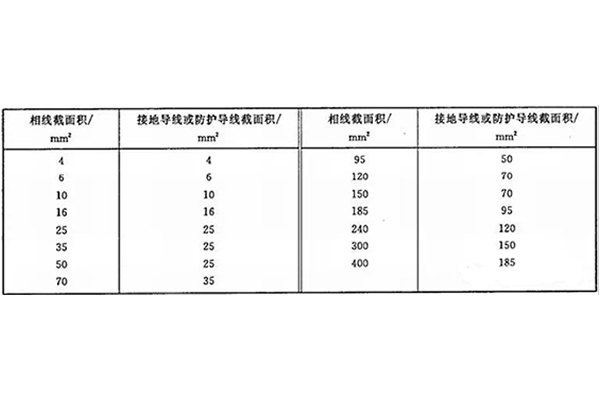

表2
对其他相线截面积，接地导线或防护导线的截面积应不小于：(1)当相线截面积小于25mm2时，为同相线的截面积；(2)当相线截面积为(25~50)mm2时，为25mm2；(3)当相线截面积大于50mm2时，为相线截面积的50%。
●接地路径的电阻应不大于0.1Ω。
