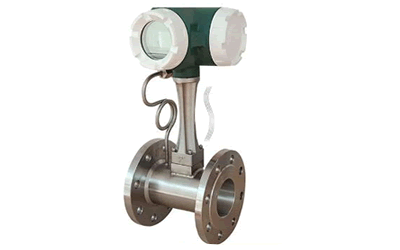

涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。利用在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地產生有规则的旋涡，这种旋涡称為卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。在实际的使用过程中，涡街流量计也会出现故障，德普瑞小编收集了一些常见的故障问题，为大家分析原因，提出解决方案。
1.故障现象：
涡街流量计测量饱和蒸汽流量时，安装了热电阻Ptl00测量蒸汽温度，发现流量计表头显示的蒸汽温度、压力都偏低，致使蒸汽质量流量显示也偏低。
原因分析：
由于流量计表头显示的饱和蒸汽压力是由蒸汽温度来直接推算的，测得温度偏低，必然会导致压力随之偏低。因此，应该解决温度测量不准的问题。
处理方法：
（1）在流量计侧拆下热电阻接线，用万用表测量热电阻阻值与温度对照表比对，可判断问题出在流量计或热电阻。如果测量值并不偏低，则问题在流量计：如果测量阻值偏低，则问题出在热电阻方面，可能是由于热电阻本身阻值温度对应关系不准确，也可能由于现场热电阻及套管安装有问题，导致热电阻本身温度与蒸汽温度存在差异。
（2）检查现场测温热电阻到仪表的沿途是否安装变频设备，变压器或大功率电机等会发出较强的不同频率的干扰，造成电阻值测量结果出现偏差。这时，可在热阻上适当并联滤波电容，将交流干扰噪声短路。
经过检查发现是由于热电阻安装时，由于插深不够引起的测量误差。重新安装热电阻后，测量正确。
2.故障现象：
在采用涡街流量计测量过热蒸汽流量时，感到测量结果有明显的偏差，在对流量计认真检查后，判断流量计仪表系统（流量传感器、显示仪表、温度仪表和压力仪表）完全正常。
原因分析：
如果现场管道保温不好，过热蒸汽流动阻力损失又不大（管线上没有太多的阀门等阻力件），则由于温度快速降低而有可能使过热蒸汽由变为饱和蒸汽，并出现凝结水。此时，如果仪表依然还按过热蒸汽规律对密度运算将会带来附加误差，而管道内凝结水的出现，又会使测量结果的偏差进一步加大。
处理方法：
仔细检查流量计安装管线保温是否良好，如果管线未加温或有部分管线保温不良需重新对管道进行保温。
重新对管线保温进行处理后，仪表测量结果显示正确。
3.故障现象：
焙烧车间新装一台型号：E+H 72F涡街流量计测量用来测量瓦斯气流量，安装守毕后发现测量读数不稳定。
原因分析：
可能是由于现场安装问题、仪表选型不准、仪表参数设置错误引起。
处理方法：
（1）进行现场观察，安装时密封垫片是正确。密封垫片选型太小或是安装时没有同心都可能造成测量读数不稳定。
（2）流量计选型有误。如果选型有误，常用流量在非线性区，甚至在临界死区附近，那么就可能出现流量波动。如果工艺条件允许，加大流量，如果流量稳定了，则更换通径小一档的流量计。
（3）凭经验，或根据流体性质及工况压力，温度等来判断流体是否存在液气两相流。漩涡流量计只能测单相流，不能测两相流，这是由漩涡流量计工作原理所决定的。如果是液气两相流可在流量计的上游端加装消气器。
（4）流量计参数设置是否有误，智能化的仪表，其参数组态一定要正确。
经过检查发现是由于安装时密封垫片选型不合适引起流量计读数不稳定。更换合适密封垫片后故障消失。
4.故障现象：
一台测量瓦斯气流量的涡街流量计以前读数正常，突然显示读数不正确。对流量计认真检查后，判断流量计仪表系统（流量传感器、显示仪表、温度仪表和压力仪表）完全正常。
原因分析：
可能是由于瓦斯气的腐蚀、磨损或者瓦斯气中的杂质、粘性物质缠绕或粘附，使流量计发生体的表面状态发生了变化，因而对漩涡的形成产生影响，流速与漩涡频率的对应关系发生了改变，从而改变了流量计的显示值，仪表精确度大大降低。
处理方法：
检查清洗涡街流量计的探头。通过拆卸检查发现流量计探头被塑料布包裹住，处理完毕后读数显示正常。
