千分尺又称螺旋测微器、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C和螺杆连成一体，其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。
WURTH 室外用千分尺 / 数字
今天小编和大家讲一讲千分尺的使用技巧。
千分尺测量基础
首先我们了解一下最常见的游标千分尺。

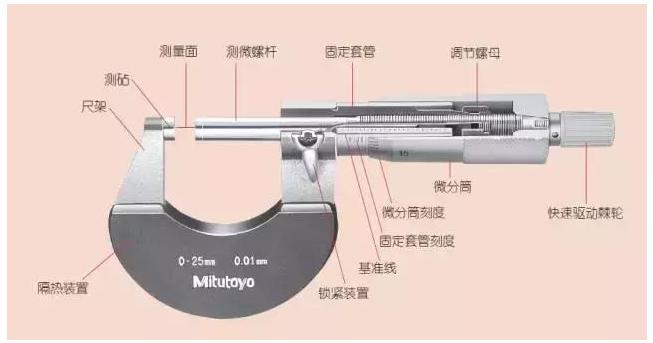

标准机械外径千分尺
各部位的名称以及主要部件的名称如下图所示：
标准机械千分尺测量原理
心轴转一圈的距离ｐ（p=0.5mm），被微分筒（刻度）分成50等分，从而得到1个刻度的读数为0.01mm。

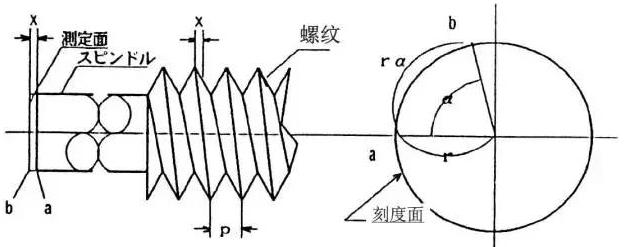

标准机械千分尺的测量原理图
标准机械千分尺的测量原理计算

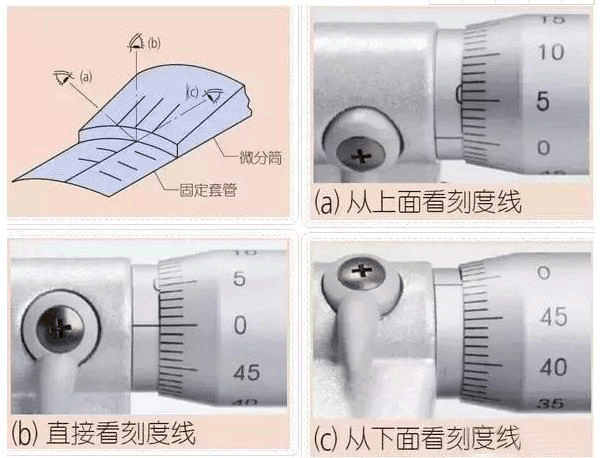

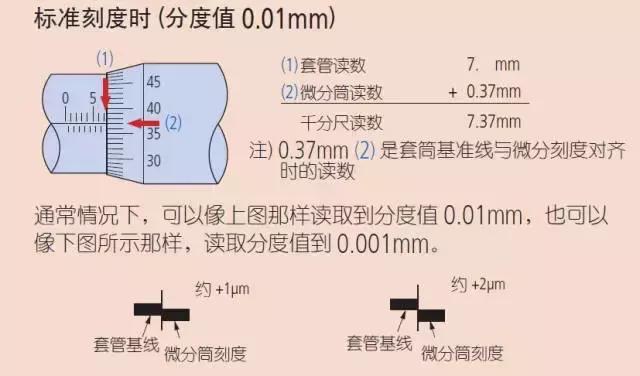

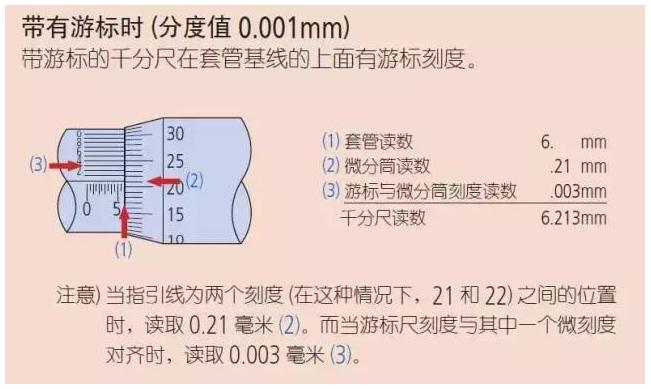

标准机械千分尺刻度的读法

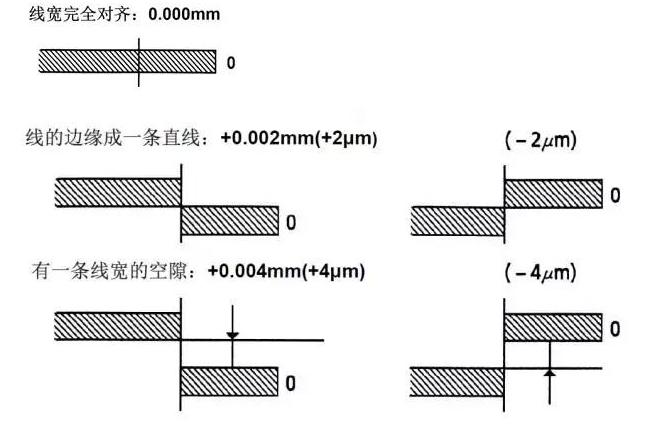

当基线对正之后，我们可以通过基线的位置来确定尺寸最后一位。
数显外径千分尺

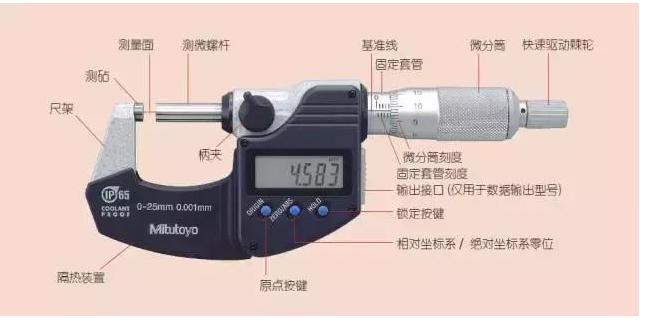

基本构造如下图所示。
数显外径千分尺测量原理
分辨率为0.001mm，心轴转一圈的距离0.5mm 通过传感器（转子，定子）分割成500分，0.5mm÷500=0.001mm。

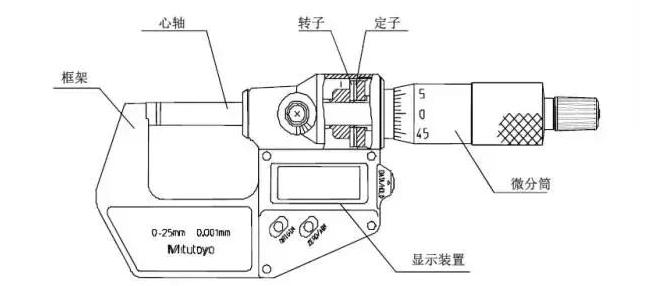

数显千分尺的测量原理

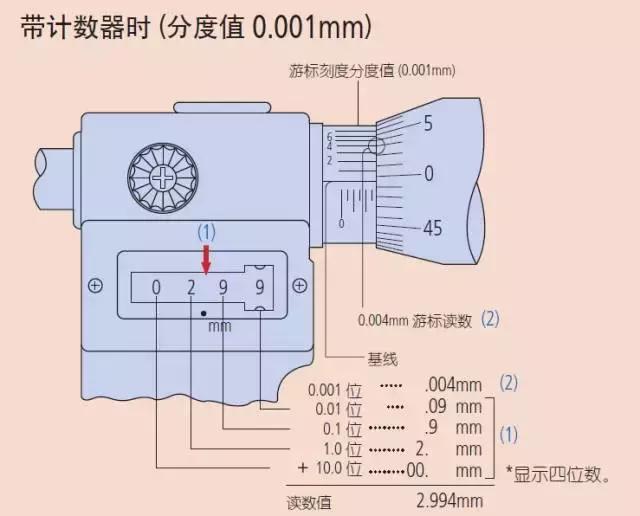

除以上两种常见的千分尺外，还有一种便是下面这种带计数器的外径千分尺。

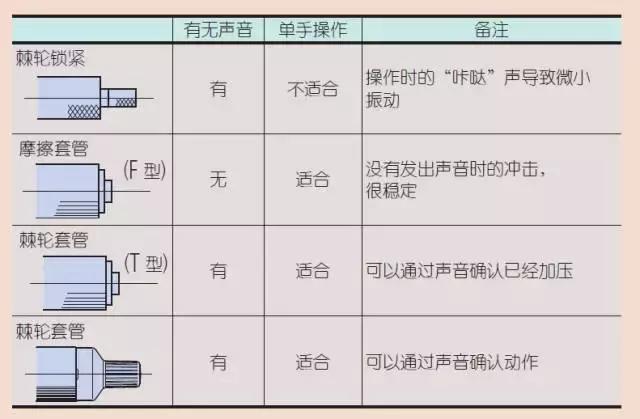

千分尺的测力装置
千分尺的测力装置也是非常重要的组成部件之一，合理的使用可以提高千分尺的寿命，提高测量精度。
注：该图表来自三丰千分尺测力装置简介。

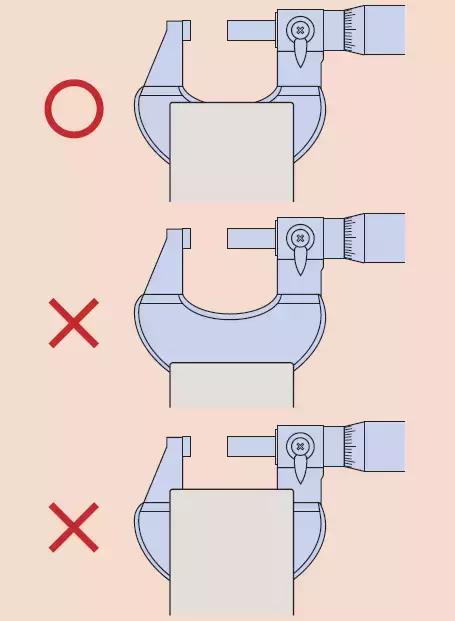

千分尺产品使用时的注意事项和千分尺的维护和保养
1. 仔细检查类型、测量范围、精度和其他规格，为您的用途选择合适的型号。
2. 测量前，千分尺和工件放置在室温下足够长的时间，使其温度均衡。
