什么是交流接触器，说白了它是一个开关，用来闭合或断开电路，它和其它开关有什么区别呢，要知道这些我们先来了解它的工作原理和结构。
交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

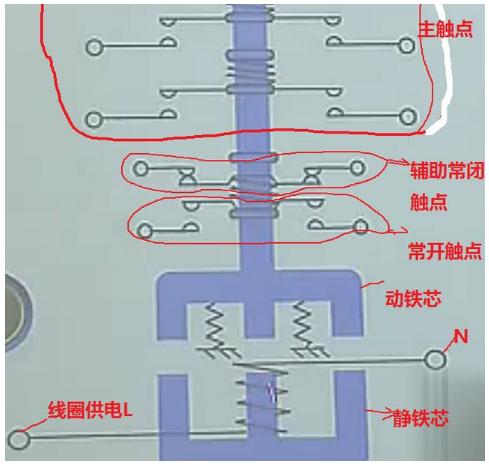

上面是一个交流接触器的内部结构图，当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，主触点闭合，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。，电流自然也就可以通过交流接触器达到控制电路的作用。
需要声明的是上面的主触点主要是接主线，比如单相电的，一个触点接火线，另一个触点接零线。辅助触点相当于一个按钮开关，当铁芯闭合时，常开触点处于闭合壮态，常闭触点处于断开壮态。当铁芯分离时，常开触点处于断开壮态，常闭触点处于闭合壮态。
线圈供电L和N只是给线圈供电而已，并不是触点上的电流，不管是220V的还是380V的它都只有二边线而已，它的作用只是给线圈供电，使静铁芯产生磁场从而和动铁芯闭合。可能会有些人会问，我直接用一个空气开关控制不就可以了吗？为什么要有这个呢？
举个简单的例子，如果你用空开的话肯定要把开关打上去，而用交流接触器的话可以用一个按扭开关接在线圈供电的L和N上，按钮开关可以装在任何你想装的地方。特别是在配电箱里，要是每次开停电机都要打开配电箱是不是很麻烦，使用交流接触器我们可以用一个铵钮装在配电箱的门上面，就不必每次都打开配电箱操作，或者我们使用电脑远程控制它。

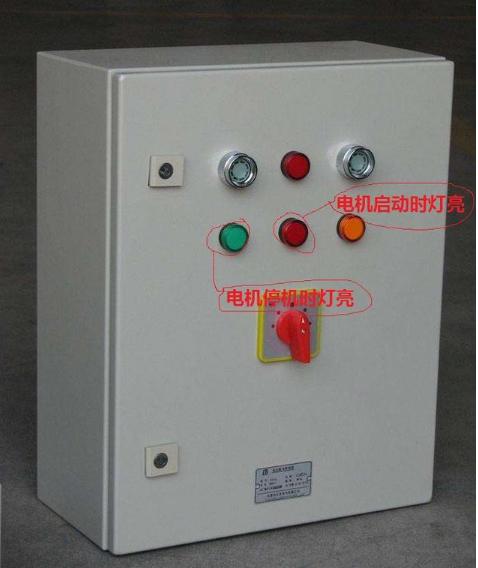

上面是一个配电箱，在工厂过班的人或在工地上这配电箱是比较常见的，当电机运行时绿色指示灯不亮，红色指示灯亮，当电机停止工作时绿色指示灯亮，红色指示灯不亮，我们一般也是通过指示灯就可以知道电机是否运行。
我们通过交流接触器就有容易实现这个功能，我们把绿色指示灯火零接在接触器的常闭触点上，一头进去，一头出来。电机接在主触点上，当接触器不工作时常闭触点是相通的，相当于一条导体，所以绿色指示灯就会亮，当接触器工作闭合时，电流流过接触器，电机开始工作，常闭触点断开，绿色指示灯形成不了回路，自然不亮了，而常开触点上下闭合接触相当变成了一根导体，把红灯火线接在常开触点上因为形成了回路，红灯自然也亮了。
常闭触点和常开触点总是相反的，一个断开的话另外一个就闭合，一个闭合的话另外一个就断开，所以可以利用它的辅助常开和常闭触点来实现许多的功能 ，并不是单单上面这个而已，比较常用的是实现电机的互锁或二条供电电路的互锁。比如你拉了二组线路AB，A是常用的，B组是备用的，当A停电时我们可以切换B组线路使用，但这样会出现一个问题，当你在使用B组线路的时候，如果A组线路来电了，而又忘记把A组线路切断，A组和B组线路重合就会发生非常严重的断路，这时候我们就可以用二个交流接触器用实现A和B的互锁，也只是当A供电时，B就算来电了也无法供电到电线中。
