MOOG伺服阀由永磁力矩马达、喷嘴、档板、阀芯、阀套和控制腔组成。当输入线圈通入电流 伺服阀时，档板向右移动，使右边喷嘴的节流作用加强，流量减少，右侧背压上升；同时使左边喷嘴节流作用减小，流量增加，左侧背压下降。阀芯两端的作用力失去平衡, 阀芯遂向左移动。高压油从S流向C2，送到负载。负载回油通过 C1流过回油口，进入油箱。阀芯的位移量与力矩马达的输入电流成正比，作用在阀芯上的液压力与弹簧力相平衡，因此在平衡状态下力矩马达的差动电流与阀芯的位移成正比。如果输入的电流反向，则流量也反向。

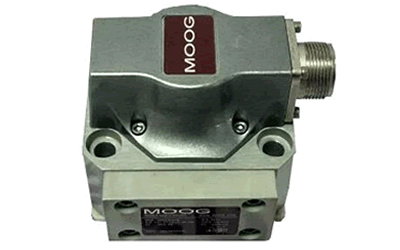

MOOG 穆格 伺服阀
伺服阀的故障常常在电液伺服系统调试或工作不正常情况下发现的。所以这里有时是系统问题包括放大器、反馈机构、执行机构等故障，有时确是伺服阀问题。所以首先要搞清楚是系统问题、还是伺服阀问题。解决这疑问的常用办法是：一、有条件的将阀卸下，上实验台复测一下即可。二、大多数情况无此条件，这时一个简单的办法是将系统开环，备用独立直流电源、经万用表再给伺服阀供正负不同量值电流，从阀的输出情况来判断阀是否有毛病，是什么毛病。阀问题不大，再找系统问题，例如：执行机构的内漏过大，会引起系统动作变慢，滞环严重、甚至不能工作；反馈信号断路或失常等等，放大器问题有输出信号畸变或不工作，系统问题这里不祥谈，下面主要谈谈伺服阀的故障。
（1）阀不工作
原因有：马达线圈断线，脱焊；还有进油或进出油口接反。再有可能是前置级堵塞，使得阀芯正好卡在中间死区位置，阀芯卡在中间位置当然这种几率较少。马达线圈串联或并联两线圈接反了，两线圈形成的磁作用力正好抵消。
（2）阀有一固定输出，但已失控
原因：前置级喷嘴堵死，阀芯被赃物卡着及阀体变形引起阀芯卡死等，或内部保护滤器被赃物堵死。要更换滤芯，返厂清洗、修复。
（3）阀反应迟钝、响应变慢等
原因：有系统供油压力降低，保护滤器局部堵塞，某些阀调零机构松动，及马达另部件松动，或动圈阀的动圈跟控制阀芯间松动。系统中执行动力元件内漏过大，又是一个原因。此外油液太脏，阀分辨率变差，滞环增宽也是原因之一。
（4）系统出现频率较高的振动及噪声
原因：油液中混入空气量过大，油液过脏；系统增益调的过高，来自放大器方面的电源噪音，伺服阀线圈与阀外壳及地线绝缘不好，是通非通，颤振信号过大或与系统频率关系引起的谐振现象，再则相对低的系统而选了过高频率的伺服阀。
